描述

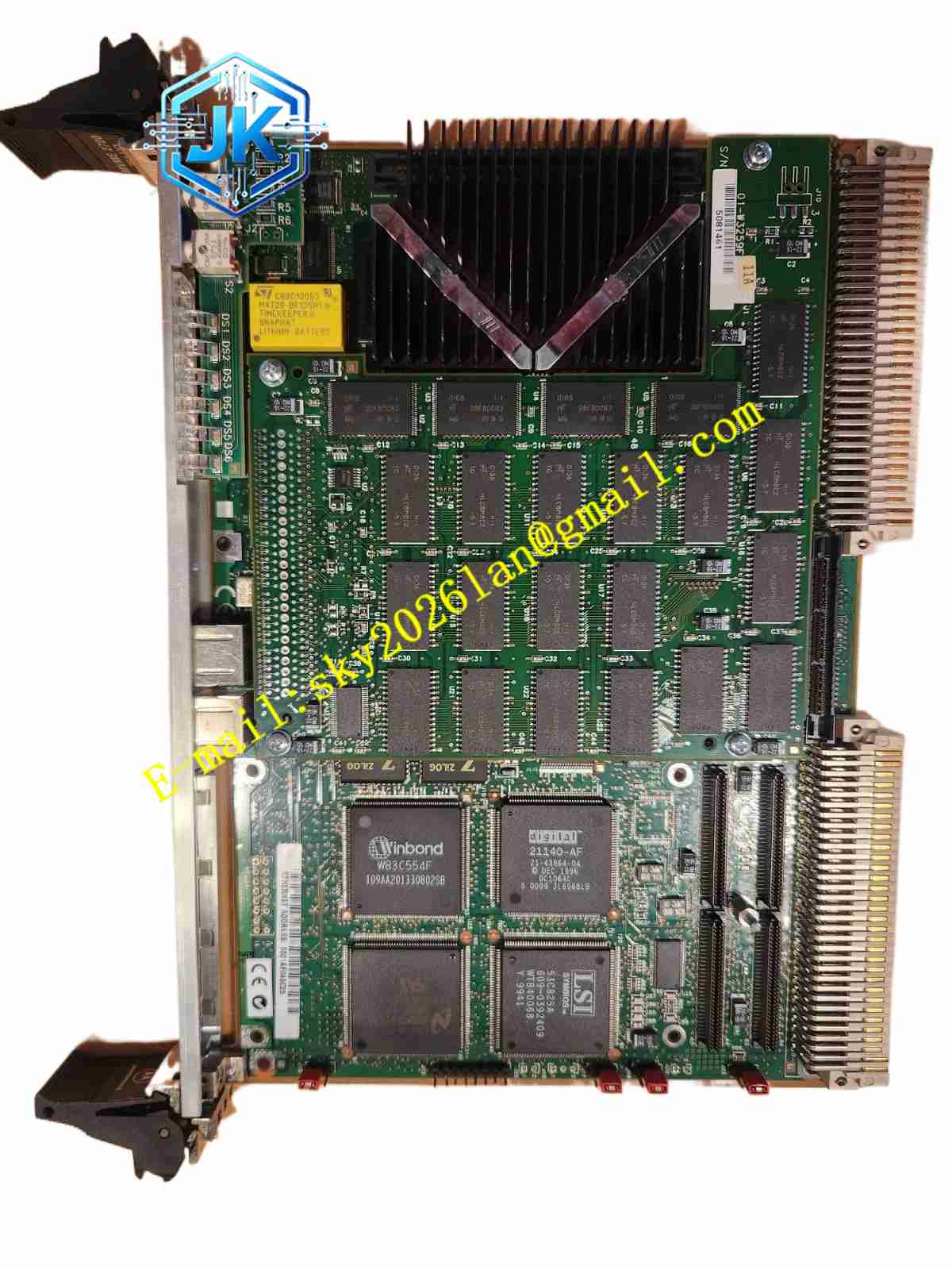

Motorola MVME2604-4441
技术规格
- 核心处理器： 64 位 PowerPC MPC604 架构。
- 运行频率： 400 MHz 高速总线时钟。
- 内存容量： 支持 0 至 512 MB 的 ECC 保护 DRAM。
- 存储介质： 板载 9 MB Flash 存储器，支持系统固件和应用程序存储。
- 二级缓存： 256 KB 旁路 L2 Cache。
功能特点
- 多处理器支持： 支持硬件多处理器特性，可在单一 VME 机箱内安装多块 MVME2603/2604 模块协同工作。
- 全局控制状态寄存器 (GCSR)： 包含位置监控器，允许处理器之间进行广播信号通信和状态监测。
- 灵活的内存映射： 板载 DRAM 基地址可通过软件选择，默认物理地址为 $00000000。
- 全面的外设集成： 集成以太网、SCSI、并行打印口及多种串行通信接口。
应用场景
适用于电信交换系统、大型医疗设备控制、半导体制造设备、雷达信号处理以及需要冗余计算架构的关键任务系统。
性能参数
- VME 传输速率： 支持 D64 块传输模式，极大提升总线带宽利用率。
- 中断处理： 具备可编程中断器和中断处理器，支持复杂的系统中断路由。
- DMA 能力： 可编程 DMA 控制器支持链表操作，实现无 CPU 干预的高速数据传输。
材质构成
采用高品质 FR4 工业级 PCB 基板，表面贴装高密度 BGA 封装处理器，连接器引脚经过镀金处理以增强抗氧化和耐磨损性能。
结构特征
标准的 Eurocard VME 机械尺寸，前面板提供六个状态 LED（包括 CHS, BFL, CPU, FUS, SYS, PCI），以及用于系统调试的七段数码管显示寄存器。
工作原理
系统上电后，处理器从 Flash 中加载固件初始化硬件。通过 Raven PCI 主机桥接芯片管理本地 PCI 设备，并通过 Universe 芯片实现 VME 总线与 PCI 总线的双向地址映射和数据转换，完成跨总线的高效通信。
安装要求
安装时需确认 VME 机箱背板支持 6U 高度及相应的电源输出功率；若作为非系统控制器运行，需确保系统具备全局总线超时机制以防止死锁。
使用注意事项
避免在强电磁干扰环境下无屏蔽运行；定期检查前面板 FUS LED 状态，若闪烁或熄灭需检查板载自恢复保险丝（Polyswitch）；严禁擅自修改板卡上的硬件跳线设置。
