描述

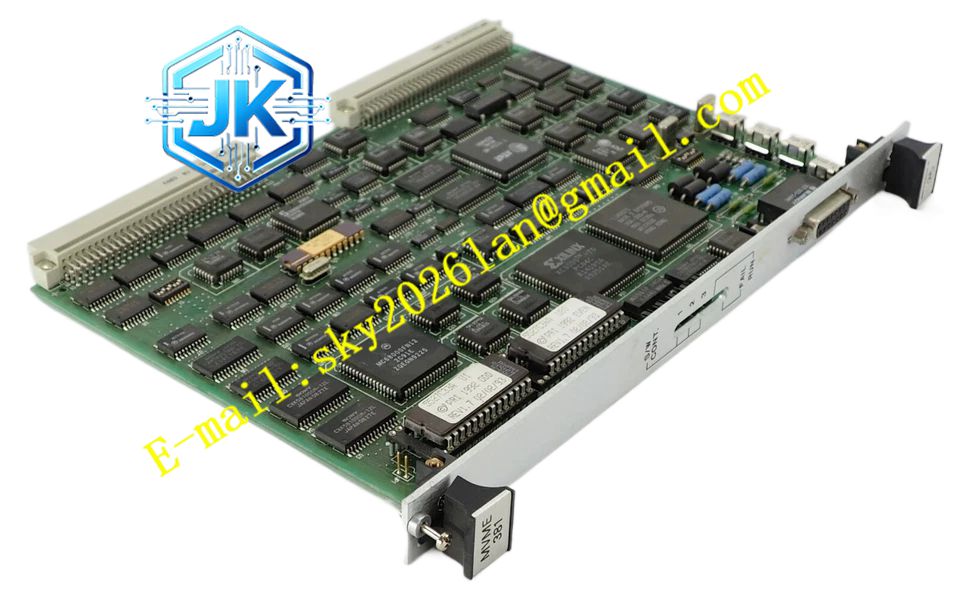

Motorola MVME2604-3451
技术规格
- 处理器： 400 MHz MPC604 PowerPC 微处理器。
- 内存： 支持 0 至 512MB ECC DRAM（安装在 RAM200 模块上）。
- 闪存： 板载 9MB Flash 存储。
- 非易失性存储： 8KB NVRAM，带实时时钟（RTC）和电池备份。
功能特点
- PCI 总线支持： 具备 PCI 局部总线，支持 IEEE P1386.1 PMC 夹层卡。
- VME 系统控制： 支持 VMEbus 系统控制器功能及 VME 到本地总线的接口。
- 以太网接口： 集成 DECchip 21140 PCI 快速以太网控制器。
- SCSI 接口： 使用 Symbios 53C825A SCSI I/O 控制器，支持大容量存储设备。
应用场景
广泛应用于电信设备、工业自动化控制、数据采集系统以及航空航天领域的实时计算平台。
性能参数
- 电源需求： +5V DC (±5%)，典型电流 6A，最大 8A。
- 工作温度： 0°C 至 55°C（强制风冷环境下）。
- 存储温度： -40°C 至 +85°C。
- 相对湿度： 5% 至 90%（非冷凝）。
材质构成
采用高可靠性工业级电子元器件，多层 PCB 设计，具备优异的抗干扰能力和信号完整性。
结构特征
标准 Double-high VME 板卡尺寸。仅基板高度为 9.2 英寸（233 mm），深度为 6.3 英寸（160 mm）；带前面板和连接器的高度为 10.3 英寸（262 mm），深度为 7.4 英寸（188 mm），前面板宽度为 0.8 英寸（20 mm）。
工作原理
MPC604 处理器通过 PCI 本地总线管理板载外设和 PMC 扩展卡，同时通过 VME 接口与机箱背板进行高速数据交换，实现复杂的实时逻辑运算与控制。
安装要求
必须佩戴防静电腕带并接地；系统断电后方可插拔模块；确保模块在背板连接器上完全就位且引脚无弯曲。
使用注意事项
切勿在通电状态下插入或拔出模块，以免损坏组件；确保机箱提供充足的强制空气冷却（通常需 10 CFM 气流）。
