描述

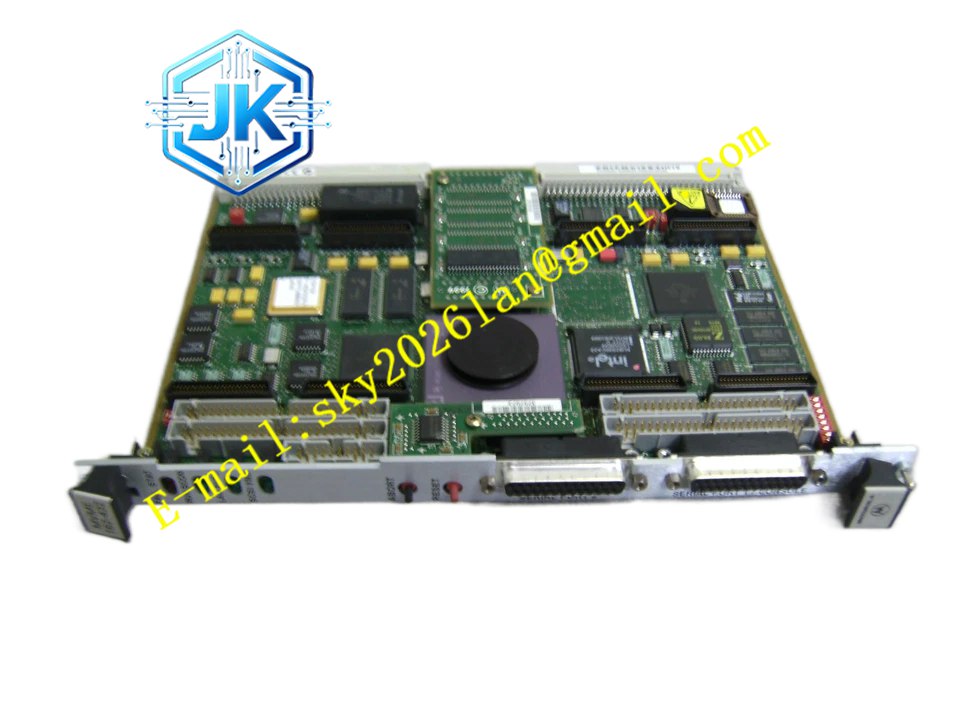

Motorola MVME257B
技术规格
- 核心处理器： PowerPC 603e 32 位 RISC 微处理器。
- 处理器主频： 200 MHz。
- 内存配置： 板载 32 MB 或 64 MB ECC/非 ECC DRAM，支持通过 PMC 扩展。
- 非易失存储： 板载 2 MB Flash 存储器。
功能特点
- 低功耗设计： 603e 处理器在提供高性能的同时保持了极低的功耗和发热量，适合紧凑型机箱。
- VME 总线接口： 完整的 VMEbus 主控与从控功能，支持 A32/A24/A16 寻址及 D32/D16/D8 数据传输。
- 丰富的 I/O 集成： 集成 10/100Base-T 以太网、双 RS-232 串行端口及 SCSI-2 接口。
- 系统监控： 内置看门狗定时器、实时时钟（RTC）及 NVRAM。
应用场景
广泛应用于电信交换系统、工业自动化控制、数据采集系统、医疗仪器及航空航天测试设备。
性能参数
- 总线吞吐率： 支持高达 40 MB/s 的 VME 总线数据传输率。
- 网络性能： 10/100 Mbps 自适应以太网，支持全双工通信。
- 串行通信： 支持高达 115.2 Kbps 的波特率。
材质构成
采用 UL94V-0 阻燃等级的多层工业级 PCB，搭载高可靠性 BGA 封装处理器及工业级外围芯片，焊点经过严格的抗振动工艺处理。
结构特征
标准的单槽 6U VME 尺寸，前面板提供 RJ45 网络接口、DB9 串行接口、状态指示 LED 及复位按钮，背部通过 P1/P2 连接器与背板互连。
工作原理
系统上电后，PowerPC 603e 处理器从 Flash 中加载引导程序，初始化硬件并加载实时操作系统。处理器通过 Raven 或类似的 PCI-to-VME 桥接芯片管理本地外设并与 VME 背板进行高速数据交互。
安装要求
必须插入标准的 6U VME 机箱背板；确保 P1 和 P2 连接器完全对齐并锁紧；系统需提供稳定的 +5V 和 ±12V 直流电源。
使用注意事项
严禁在系统带电状态下插拔模块；操作前必须佩戴防静电手环；避免在强电磁干扰环境下无屏蔽运行。
