描述

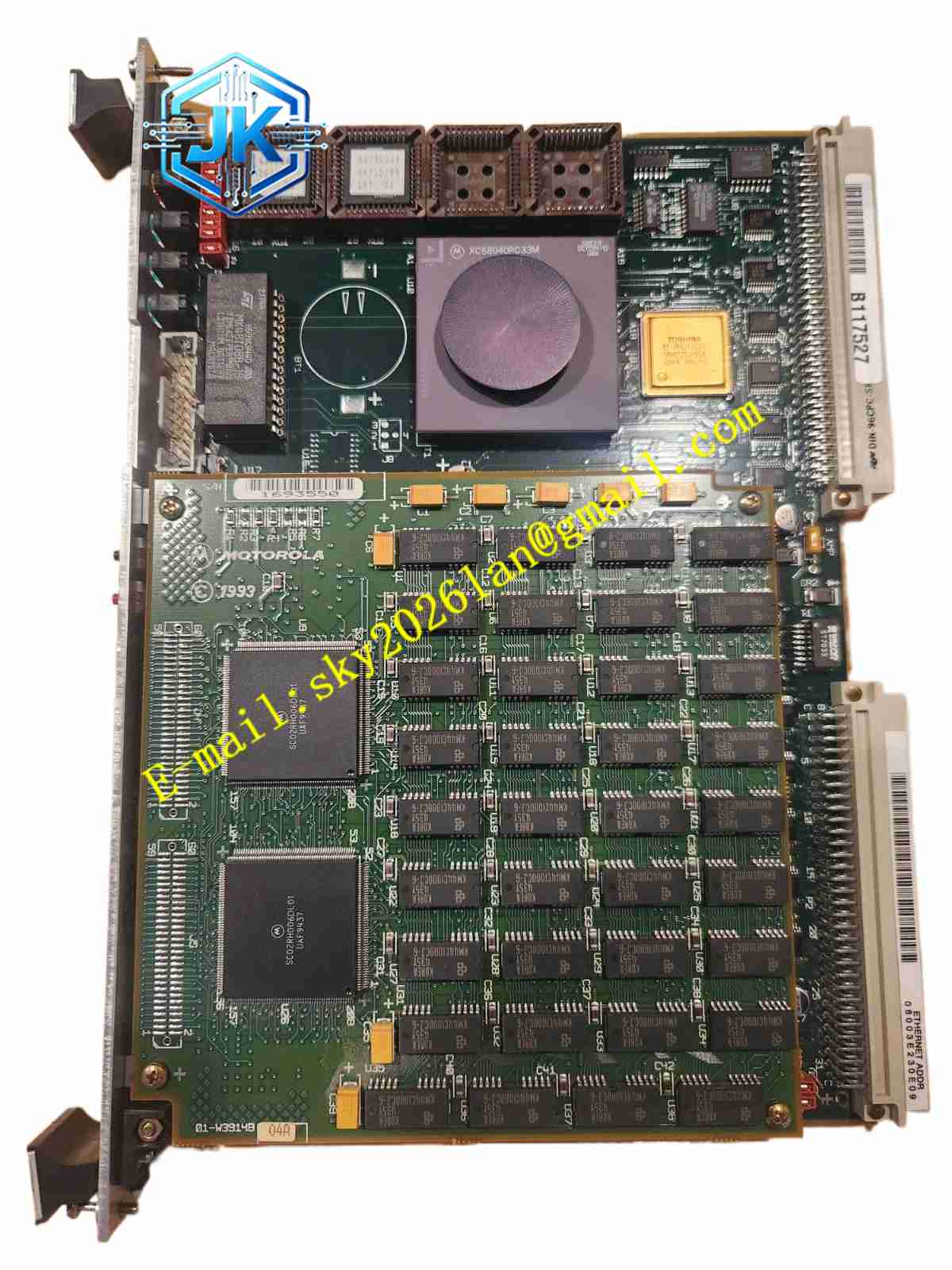

Motorola MVME197LE-128
技术规格
- 处理器：MC88110 第二代 RISC 微处理器。
- 系统内存：配备 32MB 或 64MB 的 64位 DRAM，并带有纠错（ECC）功能。
- 存储系统：板载 1MB Flash 闪存，128KB BOOT ROM，以及 8KB 带电池备份的静态 RAM (SRAM)。
- 时钟系统：集成带电池备份的实时时钟 (TOD)。
功能特点
- 丰富的 I/O 接口：提供四个 EIA-232-D 串行端口、一个 Centronics 打印机端口、一个 SCSI 总线接口（支持 DMA）以及以太网收发器接口。
- VMEbus 系统控制器：内置 VMEbus 系统控制器功能，支持 A16/A24/A32 寻址及 D8/D16/D32 数据传输，可作为系统的主控板。
- 高精度计时：配备六个 32位 Tick 定时器用于周期性中断，以及一个看门狗定时器。
应用场景
广泛应用于航空航天测试台、核电站控制系统、深海钻井平台阀门控制、大型工业制造执行系统（MES）底层控制，以及各类需要高稳定性和长生命周期的遗留系统维护。
广泛应用于航空航天测试台、核电站控制系统、深海钻井平台阀门控制、大型工业制造执行系统（MES）底层控制，以及各类需要高稳定性和长生命周期的遗留系统维护。
性能参数
- 总线接口：支持 VMEbus 主/从接口及本地外设总线到 VMEbus 的块传输（BLT）。
- 状态指示：前面板配备六个状态 LED（FAIL, RUN, SCON, LAN, SCSI, VME），提供直观的硬件诊断。
- 物理尺寸：标准 Double-high (6U) VME 板卡，裸板高度约 233.35 mm，宽度 160.00 mm。
材质构成
采用多层高密度工业级印制电路板（PCB），关键集成电路（如 ASIC 芯片）具备高抗干扰与抗温变特性，表面涂覆工业级三防漆以抵御恶劣环境。
采用多层高密度工业级印制电路板（PCB），关键集成电路（如 ASIC 芯片）具备高抗干扰与抗温变特性，表面涂覆工业级三防漆以抵御恶劣环境。
结构特征
- 前面板控制：配备两个物理按键（ABORT 和 RESET）以及多个状态指示灯。
- 背板连接器：通过 P1 和 P2 两个 96-pin 连接器与 VME 背板进行电气与机械连接。
- 扩展接口：提供 J1 (20-pin) 和 J2 (249-pin) 连接器，用于远程复位、LED 扩展及 Mezzanine 扩展。
工作原理
系统上电后，MC88110 处理器从 BOOT ROM 获取复位向量并执行引导代码。通过板载的 BusSwitch、DCAM、ECDM 和 VMEchip2 等专用 ASIC 芯片，处理器高效地管理 64位数据总线、内存纠错及 VME 背板通信，实现与外部设备的实时数据交互。
系统上电后，MC88110 处理器从 BOOT ROM 获取复位向量并执行引导代码。通过板载的 BusSwitch、DCAM、ECDM 和 VMEchip2 等专用 ASIC 芯片，处理器高效地管理 64位数据总线、内存纠错及 VME 背板通信，实现与外部设备的实时数据交互。
安装要求
- 必须安装在标准的 6U VME 机箱背板中，确保 P1/P2 连接器完全对齐。
- 利用板卡上下边缘的喷射器/弹射器机构将板卡平稳推入，严禁暴力敲击。
- 通过 P2 适配器板或 LCP2 适配器板连接 MVME712 系列过渡模块，以引出外部 I/O 信号。
使用注意事项
- 严禁超出指定的环境限制进行操作，确保机箱具备充足的强制风冷散热。
- 操作时需严格遵循静电防护（ESD）规范，避免直接触摸集成电路区域。
- 在进行硬件配置修改时，需正确设置板载拨码开关（如 S1 系统控制器使能开关）。
- 板载电池寿命有限，若发现系统时间无法保持，需及时更换 BBRAM 电池。
