描述

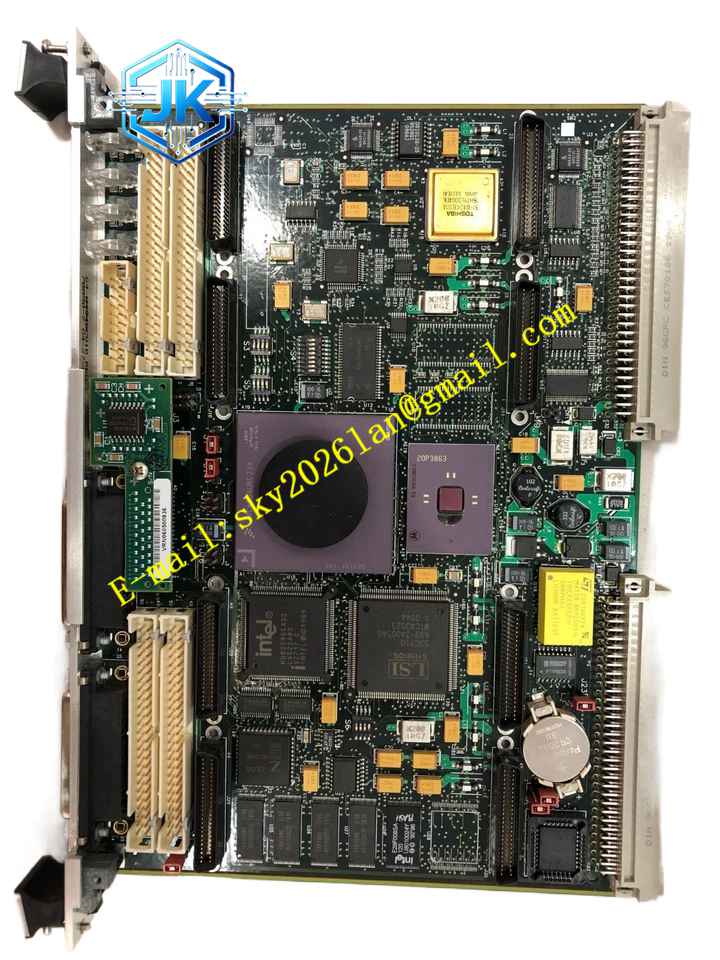

Motorola MVME177PA-67SE
技术规格
- 处理器： MC68060 微处理器，针对 67SE 配置优化。
- 内存： ECC 保护 DRAM，提供高数据完整性。
- 接口： 以太网、SCSI、四个 EIA-232-D 串口。
功能特点
- 增强的可靠性： 改进的电源管理和信号完整性设计，降低了系统故障率。
- 向后兼容： 在机械尺寸、引脚定义和软件接口上与 MVME177P-67SE 完全兼容，可直接替换升级。
- 灵活的存储配置： 支持通过跳线和寄存器配置 Flash/EPROM 映射和写保护。
应用场景
现有 MVME177P 系统的平滑升级、关键基础设施的现代化改造以及需要更高稳定性的新系统设计。
性能参数
- 电源需求： +5Vdc 最大 2.0A，+12Vdc 最大 1A，-12Vdc 典型 100mA。
- 环境规格： 工作温度 -5°C 至 55°C，存储温度 -40°C 至 +85°C，湿度 5%-90% 非冷凝。
- 物理尺寸： 高度 9.2 英寸，前面板宽 0.8 英寸，高 10.3 英寸，深 6.3 英寸。
材质构成
采用工业级高可靠性元器件，PCB 经过严格的电气测试和环境应力筛选（ESS）。
结构特征
标准双高 VME 模块，前面板接口布局与 67SE 一致，便于现场维护和备件管理。
工作原理
系统上电复位后，硬件将启动存储器映射到地址 $0，MC68060 执行引导代码，初始化 VMEchip2 和外设，加载实时操作系统。
安装要求
确保 VME 背板连接器清洁无异物；安装时使用合适的扭矩紧固前面板螺丝，确保 EMC 接地良好。
使用注意事项
作为升级件使用时，需确认系统固件与新硬件兼容；避免在超出额定振动和温度的环境中使用。
