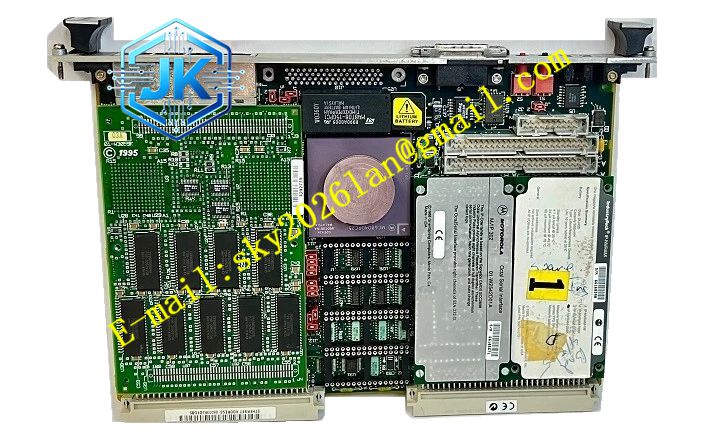

Motorola MVME162P-244LE
技术规格
- 处理器：25 MHz MC68LC040。
- 内存：16MB SDRAM。
- 存储：512KB SRAM，1MB Flash，8K NVRAM。
- 网络：板载 10Base-T 以太网接口。
功能特点
- 网络集成：板载以太网接口支持 DMA，便于系统接入工业局域网。
- 高性能 ASIC：Petra ASIC 提供优化的内存访问和 VME 总线仲裁。
- 灵活配置：支持通过硬件开关自定义内存映射。
- IndustryPack 扩展：提供四个 IP 端口，支持丰富的工业 I/O 扩展。
应用场景
分布式控制系统、远程数据采集站、需要网络通信的工业自动化设备。
分布式控制系统、远程数据采集站、需要网络通信的工业自动化设备。
性能参数
- VME 规范：支持 A32/D64 主/从模式及系统控制器功能。
- 串口：双 EIA-232-D/EIA-422 可配置串口。
- 定时器：六个 32 位定时器及看门狗。
材质构成
工业级 PCB，集成以太网 PHY 收发器、MC68LC040 处理器及 Petra ASIC。
工业级 PCB，集成以太网 PHY 收发器、MC68LC040 处理器及 Petra ASIC。
结构特征
标准 6U VME 尺寸，前面板提供以太网 RJ-45 接口（或通过 P2 引出）、串口及状态指示灯。
标准 6U VME 尺寸，前面板提供以太网 RJ-45 接口（或通过 P2 引出）、串口及状态指示灯。
工作原理
Petra ASIC 内部集成了以太网 MAC 控制器，通过 DMA 直接在 SDRAM 和以太网 PHY 之间传输数据包，极大降低了 CPU 的网络处理负载。
Petra ASIC 内部集成了以太网 MAC 控制器，通过 DMA 直接在 SDRAM 和以太网 PHY 之间传输数据包，极大降低了 CPU 的网络处理负载。
安装要求
- 确保 VME 背板支持该板卡的系统控制器配置。
- 使用屏蔽网线连接以太网口，并确保良好接地。
- 根据实际 SDRAM 容量设置主板配置开关。
使用注意事项
- 避免在强电磁干扰环境下暴露未屏蔽的接口。
- 配置网络参数时，确保 IP 地址与系统规划一致。
- 定期清理机箱防尘网，保证散热效率。
