描述

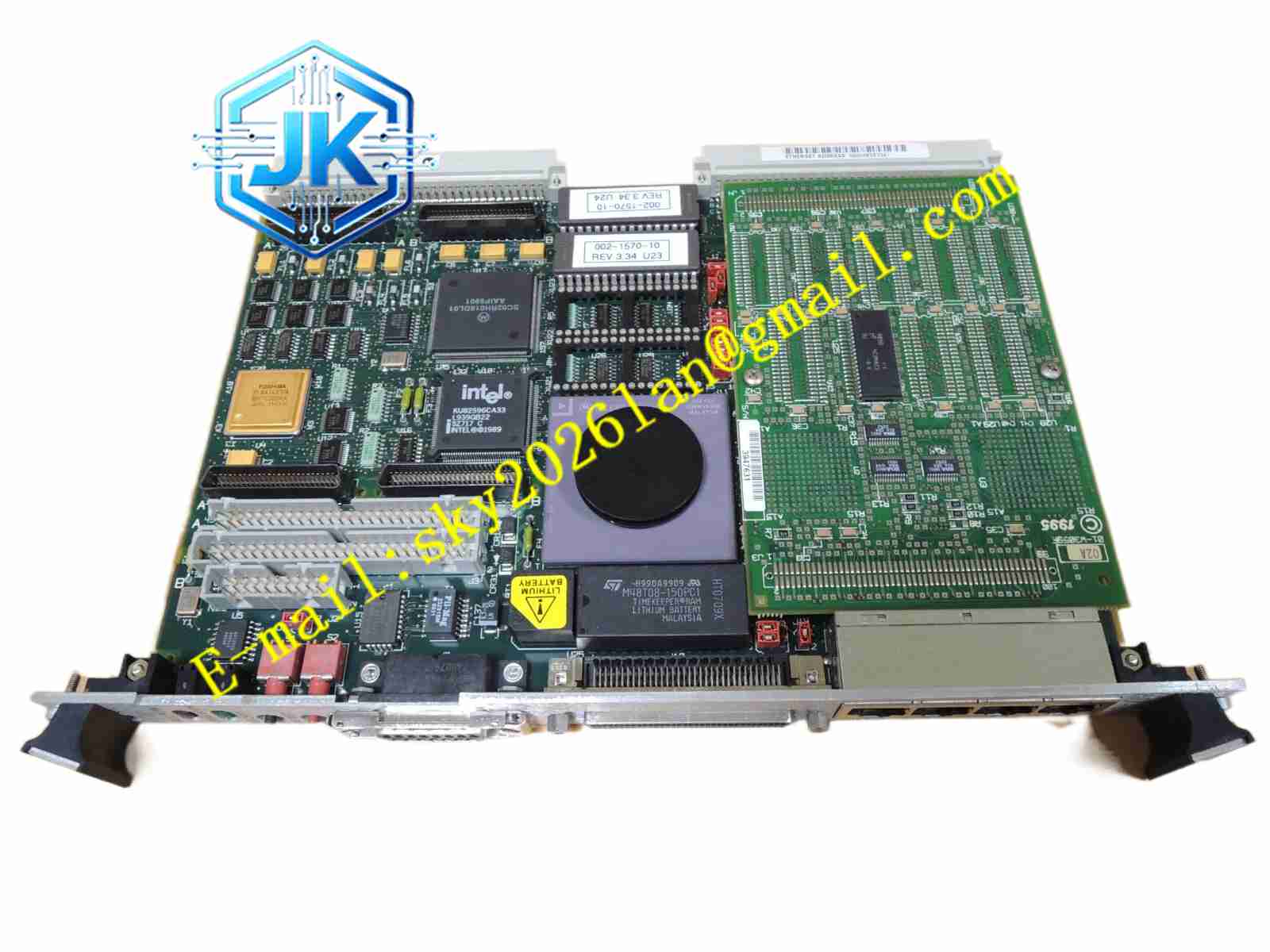

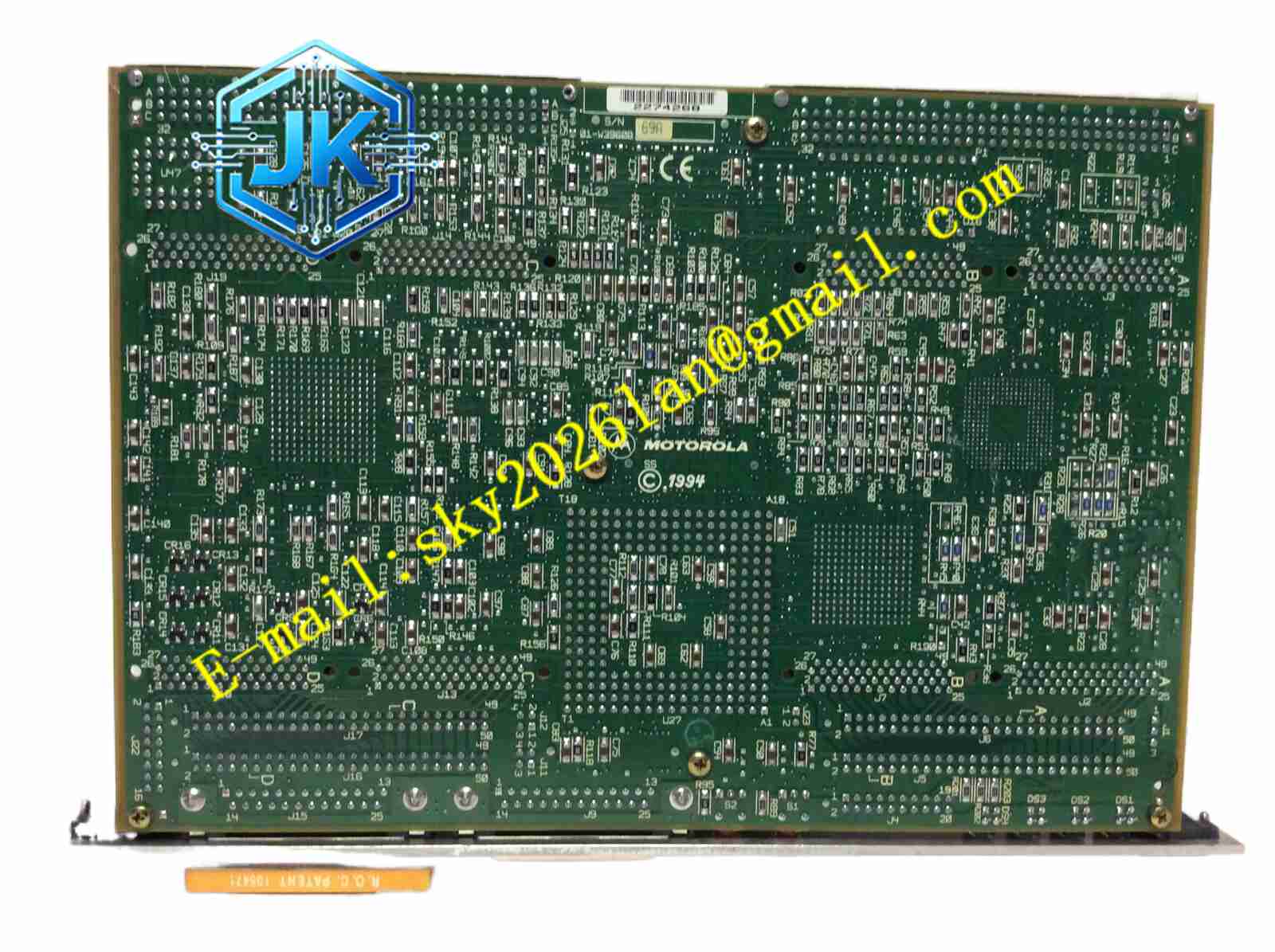

Motorola MVME162P-242L
技术规格
- 处理器：25 MHz MC68LC040 增强型 32 位微处理器（带 8KB 缓存和 MMU，无浮点协处理器）。
- 内存：16MB SDRAM，支持奇偶校验（Parity）保护。
- 存储：512KB 带电池备份的 SRAM，1MB Flash 闪存（用于监视器/调试器或用户固件）。
- 非易失存储：8K x 8 NVRAM 及带电池的实时时钟（TOD）。
功能特点
- 高度集成：采用 Petra ASIC，取代了早期的 MC2、IP2 和 MCECC 芯片，显著提升了内存子系统的性能和集成度。
- VME 总线：支持 A32/D64 VME 总线主/从接口，具备系统控制器功能。
- DMA 支持：对 VMEbus D64 和本地总线存储器突发周期提供高性能 DMA 支持。
- 串口通信：提供两个串行通信端口，控制台端口为 EIA-232-D DCE，第二端口可配置为 EIA-232-D/EIA-422。
应用场景
广泛应用于原始设备制造商（OEM）的嵌入式监控应用程序、工业控制系统、实验测试平台以及需要集成增值硬件和软件的复杂系统。
性能参数
- 扩展接口：四个 16 位或两个 32 位 IndustryPack (IP) 端口，支持 DMA 通道。
- 定时器：六个 32 位定时器，一个看门狗定时器。
- 电源需求：+5Vdc (±5%)，典型电流 1.75A，最大 2.25A；+12V 和 -12V 最大电流 100mA。
材质构成
采用多层工业级 PCB 板，表面覆盖三防漆，搭载高可靠性 MC68LC040 处理器、SDRAM 颗粒及定制 Petra ASIC 芯片。
结构特征
标准 6U 双高（Double-high）VME 板卡尺寸（约 233mm x 160mm），配备 P1/P2 背板连接器，前面板带有状态指示 LED 及硬件配置开关。
工作原理
处理器通过本地总线与 Petra ASIC 交互。Petra ASIC 负责管理 SDRAM、SRAM、Flash 以及 VME 总线接口。当发生 VME 总线访问时，ASIC 内部的 DMA 控制器直接处理数据搬运，实现高效的 D64 块传输。
安装要求
- 必须插入兼容的 6U VME 机箱，确保 P1/P2 连接器对准。
- 通过主板上的硬件开关配置内存大小和启动模式。
- 确保机箱提供强制风冷以满足散热要求（工作温度 -5°C 至 55°C）。
使用注意事项
- 严禁在带电状态下插拔板卡。
- 定期检查 SRAM 和 NVRAM 的备用电池电压，防止配置数据丢失。
- 操作前务必佩戴防静电手环，避免损坏 CMOS 器件。
