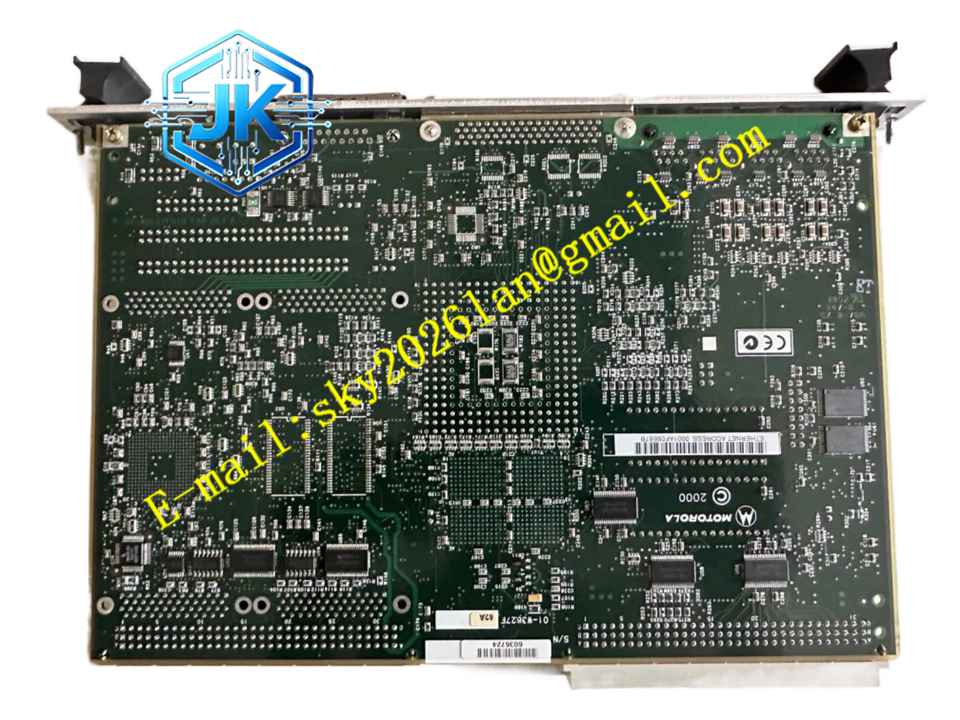

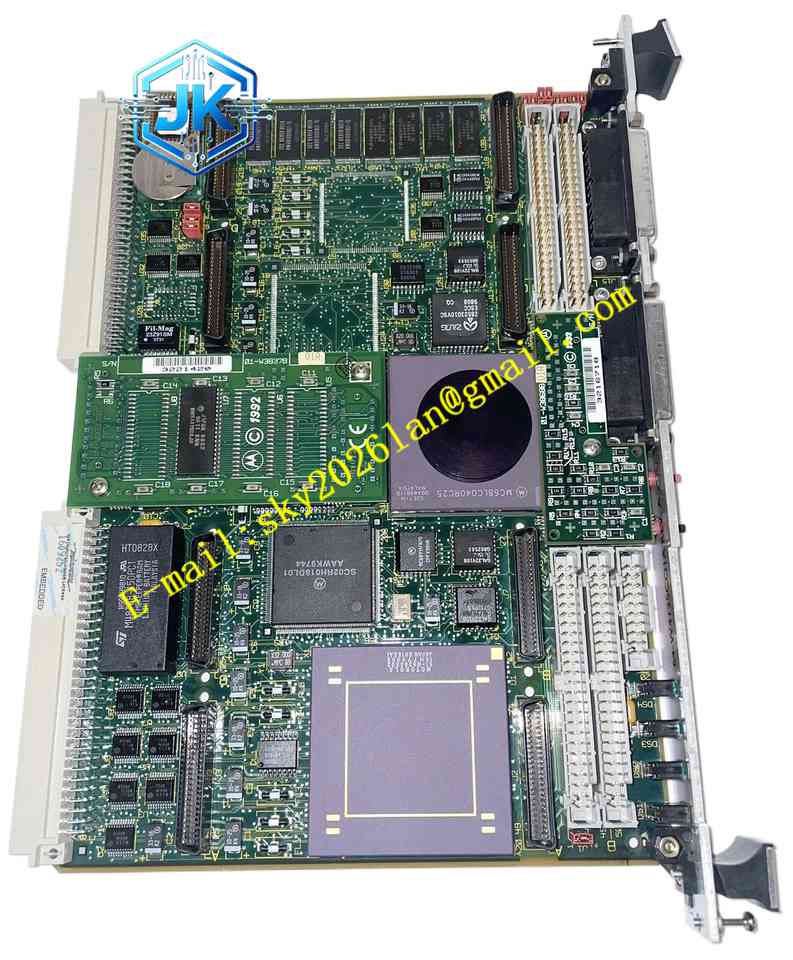

Motorola MVME162P-242
技术规格
- 处理器选项：33MHz MC68040RC33A（带浮点协处理器）或 25MHz MC68LC040。
- 内存配置：支持 1MB、4MB 或 8MB 奇偶校验保护 DRAM。
- SRAM：512KB 带电池备份的静态存储器。
- ASIC 架构：采用第二代 Petra ASIC 芯片，取代了旧版的 IP2/MC2/MCECC 芯片。
功能特点
- Petra ASIC：集成了 VME 接口、定时器、串行控制及内存管理，大幅提升了本地总线到 VME 总线的传输效率。
- 灵活内存：支持通过硬件开关配置内存大小，适应不同成本和应用需求。
- IndustryPack 支持：提供四个 16 位 IP 端口，支持丰富的工业 I/O 扩展。
- 非易失存储：板载 1MB Flash 和 8K NVRAM，保障系统和数据安全。
应用场景
OEM 嵌入式系统、工厂自动化、机器人控制、医疗成像设备。
性能参数
- VME 总线：支持 A32/D64 主/从接口，具备系统控制器功能。
- 串行通信：双 EIA-232-D 串口，第二端口可选 EIA-422。
- 可选外设：支持可选的 SCSI 和 10Base-T 以太网接口。
材质构成
高密度多层 PCB，表面贴装工艺（SMT），关键信号线进行阻抗匹配设计。
结构特征
标准 6U VME 尺寸，前面板带有状态 LED 和复位按钮，支持 MVME712M 转换模块以引出标准 I/O 接口。
工作原理
Petra ASIC 作为核心枢纽，管理着处理器与 DRAM、SRAM、Flash 及外设之间的数据流。当处理器需要访问 VME 总线时，Petra ASIC 内部的 DMA 控制器直接接管数据搬运，实现高达 D64 的块传输速率。
安装要求
- 根据实际安装的 DRAM 容量，正确设置主板上的内存配置开关。
- 确保 VME 机箱提供符合规范的冷却气流。
- 若使用可选的 SCSI/以太网，需通过 P2 连接器正确引出。
使用注意事项
- 更换内存条或配置内存开关后，必须执行完整的内存测试。
- 避免在电源波动较大的环境中使用，建议配备在线式 UPS。
- 注意区分 MC68040 和 MC68LC040 型号，浮点运算密集型应用必须选用带 FPU 的版本。
