描述

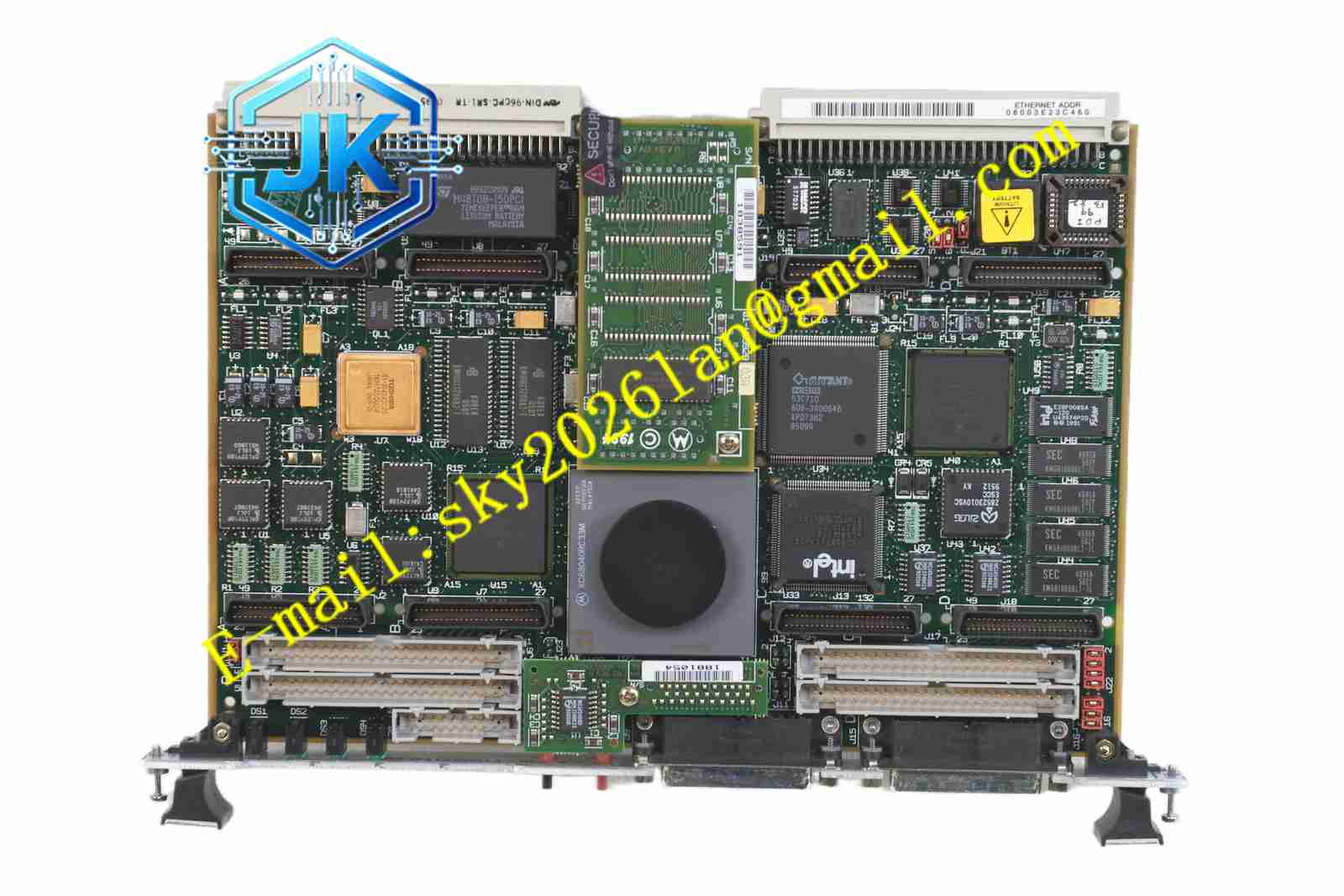

Motorola MVME162-763
技术规格
- 处理器主频：32 MHz。
- 内存配置：配备 16MB ECC（纠错码）DRAM，提供更高的数据完整性。
- 总线接口：支持 A32/D64 VMEbus 主/从接口，具备系统控制器功能。
- 存储资源：板载 512KB 电池备份 SRAM 和 1MB Flash 闪存。
功能特点
- 高性能处理：搭载增强型 32 位微处理器，内置 8KB 缓存、MMU（内存管理单元）和 FPU（浮点运算单元）。
- 数据保护：支持 ECC DRAM，有效防止内存位翻转导致的数据错误。
- 高速传输：支持 VMEbus D64 和本地总线内存突发周期的高性能 DMA（直接内存访问）。
- 非易失性存储：配备带电池备份的 8K x 8 NVRAM 和实时时钟（TOD）。
应用场景
广泛应用于半导体制造设备、工业自动化控制、轨道交通子系统、航空航天地面系统以及实验室测试平台等对稳定性要求极高的领域。
性能参数
- 串行通信：提供两个串行端口，控制台端口为 EIA-232-D DCE，第二端口可配置为 EIA-232-D/EIA-422。
- 扩展接口：支持四个 16 位或两个 32 位 IndustryPack 端口，方便灵活扩展 I/O 模块。
- 定时器：内置六个 32 位定时器及一个看门狗定时器。
材质构成
采用多层工业级印刷电路板（PCB），表面覆盖三防漆（Conformal Coating），搭载高可靠性集成电路、DRAM 芯片及固态电容等元器件。
结构特征
采用标准的 6U 双高（Double-high）VME 板卡尺寸（约 233mm x 160mm），配备标准 VME P1/P2 连接器及前面板状态指示灯和复位/中止按钮。
工作原理
通过 VME 背板获取电源和数据交互通道，处理器通过本地总线访问板载 DRAM、SRAM 及外设接口。VMEchip2 和 MCchip 等专用 ASIC 芯片负责处理 VME 总线协议转换、DMA 传输及 IndustryPack 接口控制，实现高效的系统调度。
安装要求
- 必须插入标准的 6U VME 机箱卡槽中，并使用前面板螺丝固定。
- 确保机箱提供强制风冷，保持气流顺畅（通常每槽需 30-50 LFM 的风量）。
- 背板需提供稳定的 +5V、+12V 和 -12V 直流电源。
使用注意事项
- 插拔板卡时必须佩戴防静电手环，避免静电击穿元器件。
- 严禁在系统带电状态下插拔板卡（不支持热插拔）。
- 确保 NVRAM 和 SRAM 的备用电池电量充足，以防配置和实时时钟数据丢失。
