描述

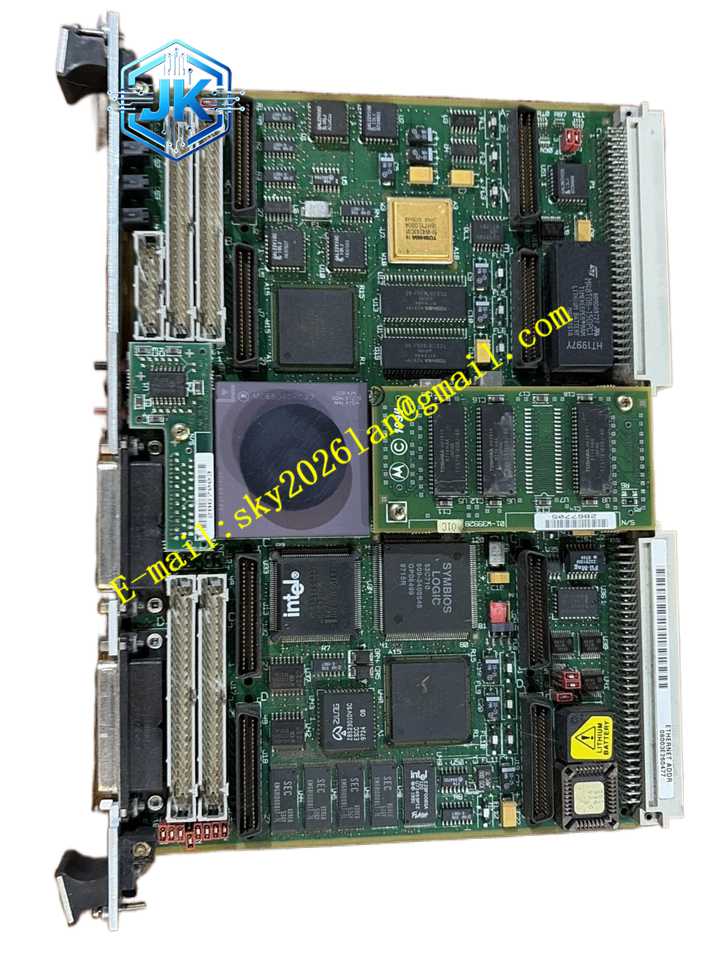

Motorola MVME162-041
技术规格
- 处理器： 32 MHz MC68040 增强型 32位微处理器，内置 8KB 缓存、MMU（内存管理单元）和 FPU（浮点运算单元）。
- 内存配置： 4MB 共享 DRAM，支持扩展至 16MB；512KB 带备用电池的 SRAM。
- 存储： 1MB 闪存，用于板载监视器/调试器或用户安装的固件。
- 接口： 板载 SCSI-1 控制器和以太网接口，支持 32位本地总线 DMA。
功能特点
- 提供四个 16位或两个 32位 IndustryPack 端口，支持灵活的 I/O 扩展。
- 配备八个 32位定时器和看门狗定时器，确保系统稳定运行。
- 支持多种实时操作系统（RTOS），包括 VxWorks、LynxOS、OS-9。
- 具备板载固件启动加载程序，支持从多个设备引导操作系统。
应用场景
广泛应用于工业自动化、数据采集与处理站、大型设备控制节点以及电信交换系统。
性能参数
- 总线接口： A32/D64 VME 总线主/从接口，具备系统控制器功能。
- 功耗： 典型功耗约为 20W。
- 尺寸： 6U VME 规格（233 x 160 mm）。
材质构成
采用工业级高可靠性电子元器件，多层印制电路板（PCB）表面经过三防涂覆工艺处理，以适应严苛的工业环境。
结构特征
标准 6U 双高 VME 模块，前面板配备状态指示 LED、复位和中断按钮，通过 P1/P2 连接器与背板通信。
工作原理
MC68040 处理器通过本地总线访问内存和外设，利用 VMEbus 接口 ASIC 与背板进行高速 DMA 数据传输，并通过 IndustryPack 接口连接外部物理 I/O 模块。
安装要求
- 必须插入标准的 6U VME 机箱卡槽中，并使用前面板螺丝固定。
- 采用强制风冷散热，需确保机箱风扇提供充足的气流（通常 100 CFM）。
- 严格规范连接背板电源（+5V, ±12V）及接地线。
使用注意事项
- 严禁在系统通电状态下插拔模块。
- 操作前必须佩戴防静电手环。
- 定期清理散热片及风扇灰尘，防止过热。
