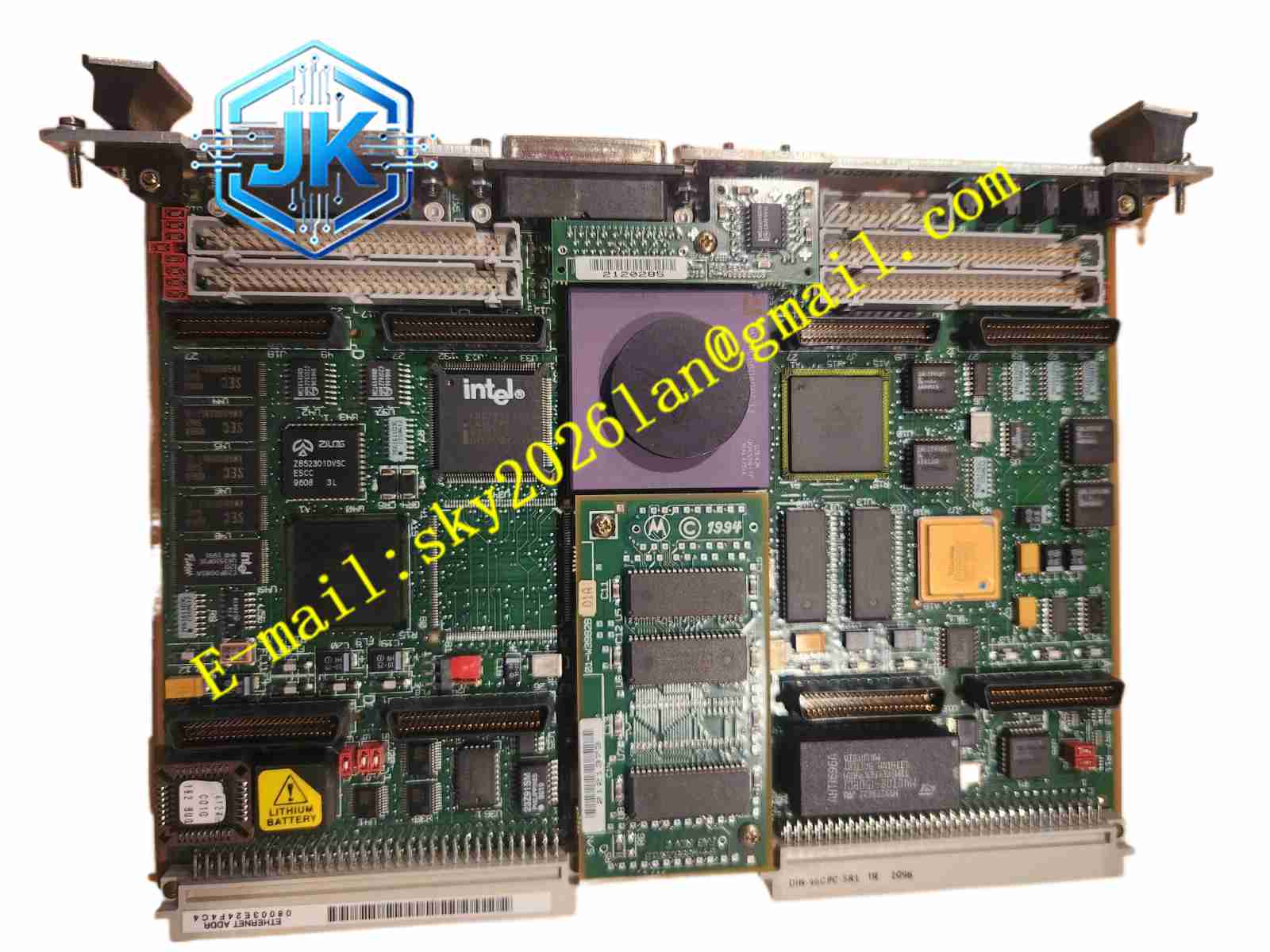

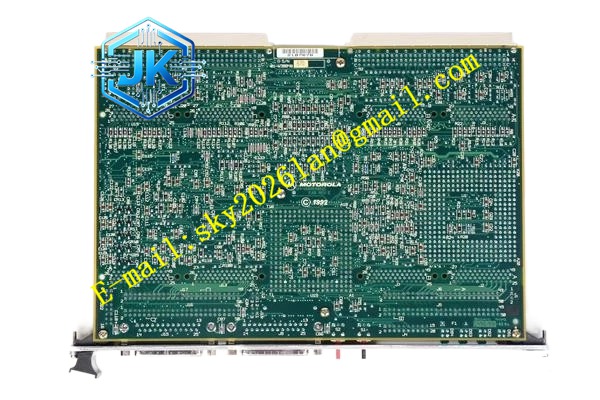

Motorola MVME162-022
技术规格
- 处理器选项： MC68LC040（无浮点）或 MC68040（带浮点协处理器）。
- 内存： 1MB、4MB 或 8MB 奇偶校验保护 DRAM。
- 通信： 两个串行端口（EIA-232-D 和 EIA-232-D/EIA-530）。
- 网络： 可选带 DMA 的 LAN 以太网收发器接口。
功能特点
- 支持 VMEbus 系统控制器功能，可作为机箱的主控板。
- 提供本地总线到 VMEbus 的双向数据转换。
- 兼容多种实时操作系统，降低软件移植成本。
应用场景
电力系统监控、交通运输信号控制、航空航天地面系统以及实验室测试台。
性能参数
- 工作温度范围：0°C 至 55°C（强制风冷）。
- 存储温度范围：-40°C 至 +85°C。
- 相对湿度：5% 至 90%（无凝露）。
材质构成
工业级 PCB 板，表面涂覆三防漆，连接器采用镀金触点以确保长期插拔的可靠性。
结构特征
符合 6U VME 标准的机械尺寸（高度约 233mm，深度约 160mm），带有标准前面板提手和锁定螺丝。
工作原理
处理器通过本地总线访问 DRAM 和 SRAM，通过 VMEChip2 ASIC 芯片实现与 VME 背板的高速通信，并利用 IndustryPack 接口连接外部物理 I/O 模块。
安装要求
- 插入机箱时需对准导轨，平稳推入直至连接器完全啮合。
- 拧紧前面板固定螺丝，确保模块与背板接触良好。
- 连接外部线缆时注意防呆接口方向。
使用注意事项
- 避免在振动加速度超过 5g 的环境中使用，或需增加卡扣固定强度。
- 确保电源纹波小于 50mV，必要时更换滤波电容。
- 发现系统死机时，优先检查电源质量和散热情况。
