描述

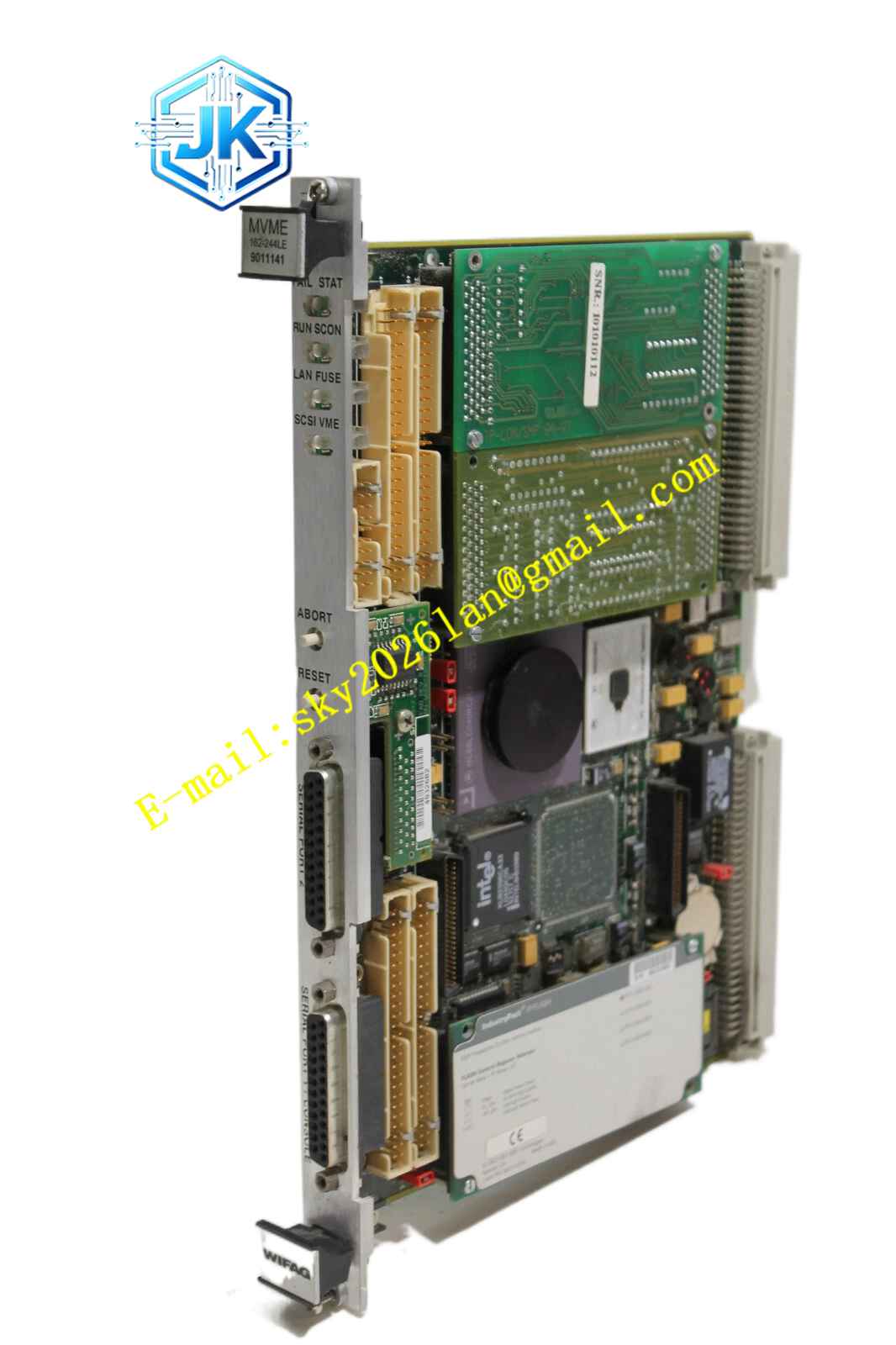

Motorola MVME162-010
技术规格
- 核心处理器：25MHz MC68LC040（无浮点协处理器）。
- 内存配置：4MB DRAM。
- 总线接口：支持 A24/A32 寻址及 D8/D16/D32 数据传输。
- 存储资源：板载 Flash 及电池备份 SRAM。
功能特点
- 高效处理：MC68LC040 提供强大的整数运算能力，适合逻辑控制。
- 系统集成：集成串行端口、LAN 芯片及 SCSI 接口控制。
- 调试支持：板载 162Bug 调试监控程序。
- 高扩展性：支持 IndustryPack 模块扩展。
应用场景
适用于分布式控制系统、可编程逻辑控制器核心处理单元及大型测试设备。
性能参数
- 电源需求：典型功耗 3.5A @ +5V。
- 工作环境：支持 0°C 至 70°C 的强制风冷工作温度。
- 湿度耐受：支持 5% 至 90% 的非凝结相对湿度。
材质构成
采用阻燃级 FR-4 工业 PCB 板材，搭载定制 ASIC 芯片。
结构特征
标准 6U VME 欧卡设计，前面板带有八个状态指示 LED。
工作原理
MC68LC040 处理器通过本地总线与 ASIC 通信，负责管理串行端口、LAN、SCSI 及 DRAM。VMEchip2 专职处理 VME 总线 DMA 及中断请求。
安装要求
- 确保 VME 机箱导槽完好。
- 配置正确的硬件跳线。
- 保证散热风道无遮挡。
使用注意事项
- 严禁带电插拔。
- 若 FAIL 灯亮起需通过 162Bug 读取错误代码。
- 固件升级时需严格遵循官方指导。
