描述

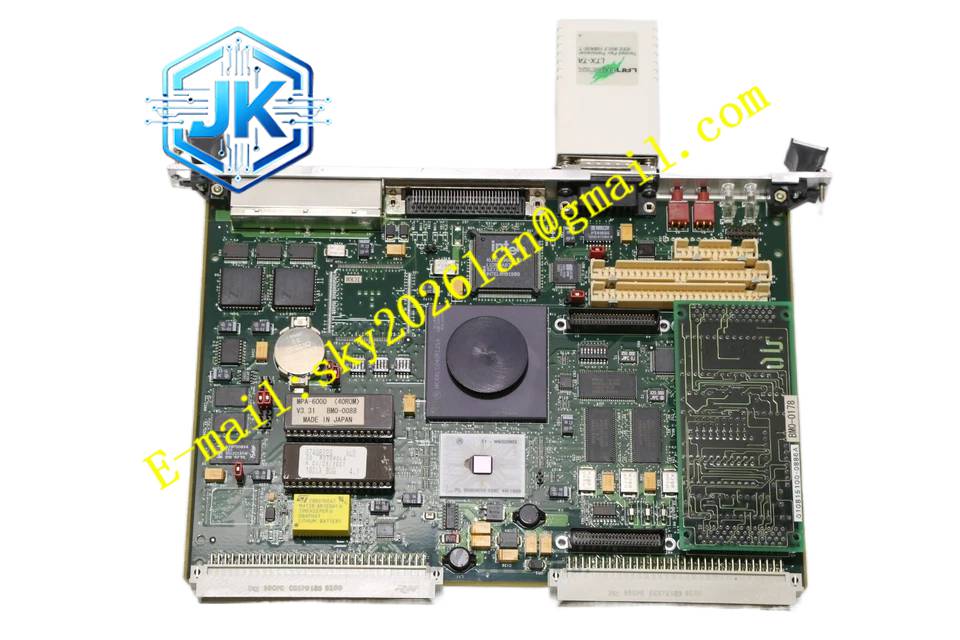

Motorola MVME162-001
技术规格
- 核心处理器：搭载 Motorola MC68040 32 位微处理器。
- 内存配置：配备标准 DRAM 内存（具体容量依出厂批次而定）。
- 总线接口：支持 A24/A32 寻址及 D8/D16/D32 数据传输的 VMEbus 接口。
- 存储资源：板载 Flash 闪存及电池备份 SRAM。
功能特点
- 集成度高：处理器内置 MMU（内存管理单元）和 FPU（浮点运算单元）。
- 系统控制：具备 VMEbus 系统控制器功能，支持多处理器架构。
- 调试支持：内置 162Bug 监控程序，简化底层硬件调试。
- 扩展能力：提供 IndustryPack (IP) 端口，支持灵活的 I/O 扩展。
应用场景
适用于早期的分布式控制系统（DCS）、工业自动化核心控制器及实验室测试平台。
性能参数
- 串行通信：提供双串行端口，支持 EIA-232-D 标准。
- 定时器：内置多个系统定时器及硬件看门狗定时器。
- 电源需求：典型 +5V 供电，具备严格的功耗控制。
材质构成
采用工业级阻燃 PCB 板材，搭载 MC68040 处理器、DRAM 颗粒及定制 ASIC 芯片。
结构特征
标准 6U VME 尺寸，前面板带有状态指示 LED 及硬件复位按钮，背部通过 P1/P2 连接器接入系统。
工作原理
MC68040 处理器通过本地总线访问内存及外设。专用的 ASIC 芯片负责处理 VME 总线仲裁、DMA 传输及串行通信控制，减轻 CPU 负担。
安装要求
- 平稳推入 VME 机箱导槽，避免背板连接器引脚弯曲。
- 根据实际内存容量配置主板上的硬件跳线。
- 确保机箱散热风道畅通。
使用注意事项
- 严禁带电插拔。
- 避免在强电磁干扰环境下使用未屏蔽
