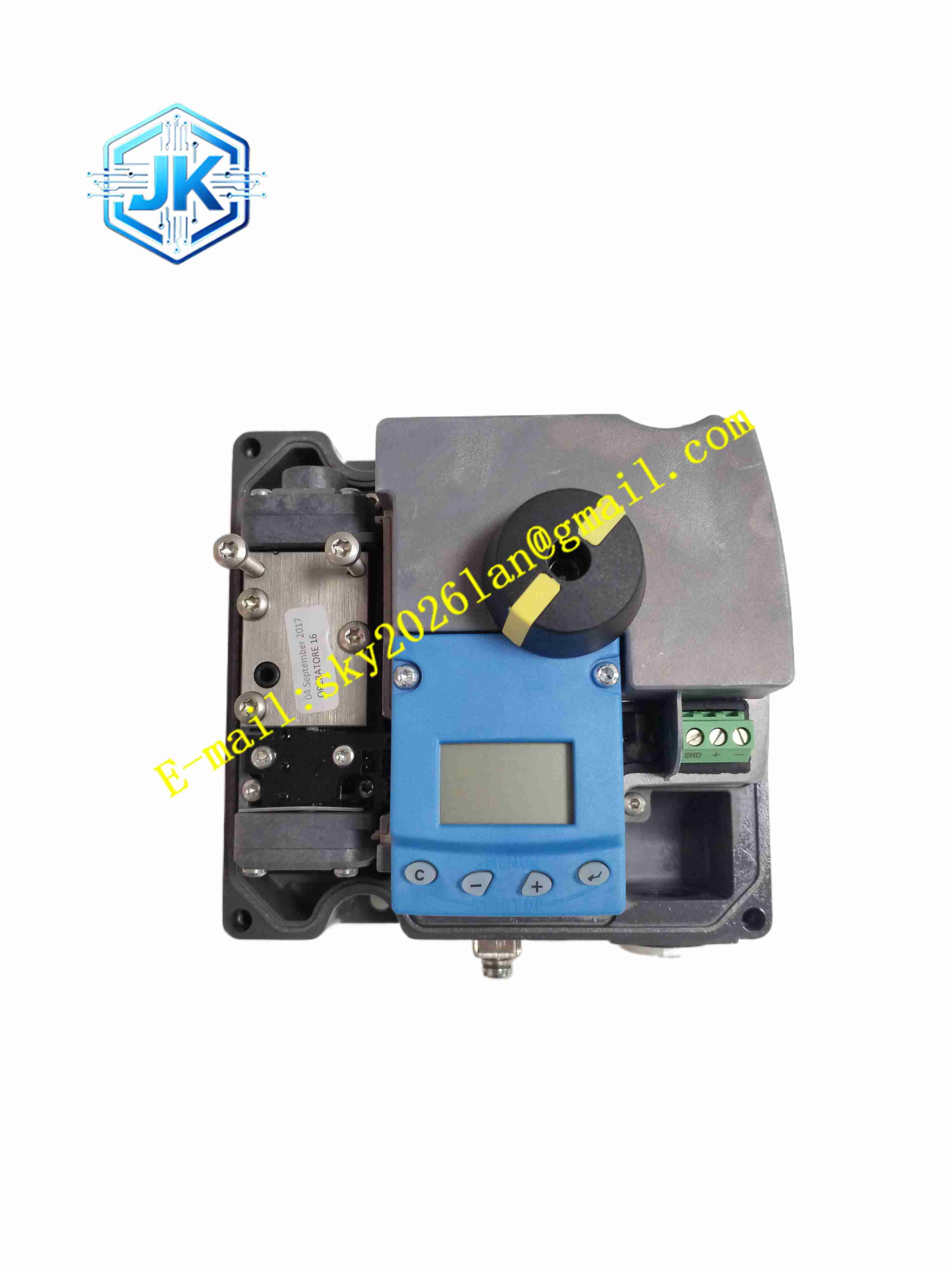

METSO ND9103HX
技术规格 输入控制信号：4~20mA DC 两线制回路供电 数字通信协议：HART 7 协议 端子最低工作电压：≥8.5VDC 供气压力范围：1.4bar ~8.0bar 位置传感：非接触磁性位置传感器 行程适配：直行程 5~120mm，角行程 30~160°，支持单作用 / 双作用气动执行器 工作温度：-40℃ ~ +85℃ 防护等级：IP66 / NEMA4X 防爆认证：Ex ia IIC T6 本质安全防爆 外壳材质：压铸铝合金，重防腐涂层 气源接口：1/4NPT 信号接线端子：螺钉式，适配屏蔽双绞线
功能特点 接收 4-20mA 控制信号，将电信号转换为气动输出，闭环控制阀门位置。 非接触磁性位置反馈，无机械摩擦磨损，零点漂移极低。 HART 数字通信，支持远程参数组态、零点量程校准、阀门诊断。 自动整定功能，一键自适应阀门与执行机构特性，自动优化 PID 参数。 内置预测性维护诊断，监测阀门摩擦力、行程偏差、气源压力异常。 支持阀门行程报警、滞环报警、供气压力低报警。 硬件回路故障检测，识别信号断线、回路短路故障。 防爆结构设计，满足危险区气体防爆要求。 IP66 防护，防尘、防水喷淋，可户外现场直接安装。 支持本地按键操作，现场无上位机也可完成校准与参数修改。
应用场景 石油化工工艺调节阀，电厂锅炉给水与烟气调节阀门，油气长输管线调压阀，造纸厂工艺流量调节阀，水处理厂酸碱调节阀门，冶金炉压力调节装置，制药厂防爆车间调节阀。
性能参数 阀门定位控制精度高，稳态位置误差极小。 自动自整定适配不同执行机构摩擦力特性。 非接触传感器长期运行零点漂移量极低。 HART 通信稳定，远距离信号传输无数据丢失。 宽温区间内定位性能稳定，高低温工况不影响控制精度。 诊断功能可以提前识别阀门卡涩、填料老化等潜在故障。
材质构成 外壳本体：压铸铝合金，表面防腐聚酯涂层。 内部气路组件：不锈钢、工程塑料，耐介质腐蚀。 位置传感器：磁性感应元件，密封封装。 电路板基板：FR4 多层 PCB，三防涂覆。 电子元器件：32 位微处理器，HART 调制解调芯片，压力传感器，电磁阀组件。 密封件：氟橡胶密封环，耐油气、耐化学品腐蚀。
结构特征 一体化紧凑型外壳，铝合金压铸壳体，整体密封结构。 壳体分为上部电子腔体和下部气动气路腔体，相互隔离。 侧面配置气源输入输出接口，底部配置阀门位置反馈连杆接口。 壳体侧面配备信号电缆引入密封格兰头。 内置按键与状态指示窗口，用于本地操作和状态查看。 内部非接触磁钢随执行机构运动，传感器固定不动，无机械接触。
工作原理 4-20mA 控制信号通过信号线缆接入定位器，回路同时为定位器电路板供电。电路板微处理器读取输入电流对应的目标阀门位置，对比磁性传感器采集到的阀门实际位置。目标位置与实际位置存在偏差时，处理器驱动内部压电式电磁阀，控制气源进入或者排出气动执行机构气室，推动执行机构带动阀门阀芯动作。磁性传感器实时持续反馈阀芯实际位置，形成闭环调节，直到实际位置等于目标设定位置。HART 协议叠加在 4-20mA 模拟信号上，上位 HART 手操器或者 DCS 系统可以读取阀门行程、诊断信息，远程修改定位器参数。定位器持续采集气源压力、阀门行程变化，分析阀门摩擦特性，输出故障预警信息。
安装要求 定位器直接安装在调节阀气动执行机构侧面，使用配套安装支架固定。 按照阀门行程调整反馈磁钢安装位置，保证行程全程有效检测。 洁净干燥的仪表压缩空气接入气源入口，加装空气过滤减压阀。 屏蔽双绞线接入信号端子，线缆格兰头拧紧密封。 使用 HART 手操器或者控制系统执行自动行程校准与自整定。 外壳接地端子连接至现场保护接地。 安装完成后检查气路密封，无漏气。 上电后测试全行程开关动作，验证定位控制效果。
使用注意事项 仪表气源必须干燥无油无水，杂质会磨损内部电磁阀和气路。 屏蔽电缆屏蔽层单端接地，避免地环路干扰。 防爆区域安装必须遵守防爆规范，接线密封符合防爆要求。 定期检查气源过滤器，及时排污。 禁止超出供气压力范围供气，高压会损坏内部气动元件。 定期执行阀门诊断，根据诊断报告安排阀门维护。 外壳不可强力敲击，防止内部磁钢移位影响位置检测。
