描述

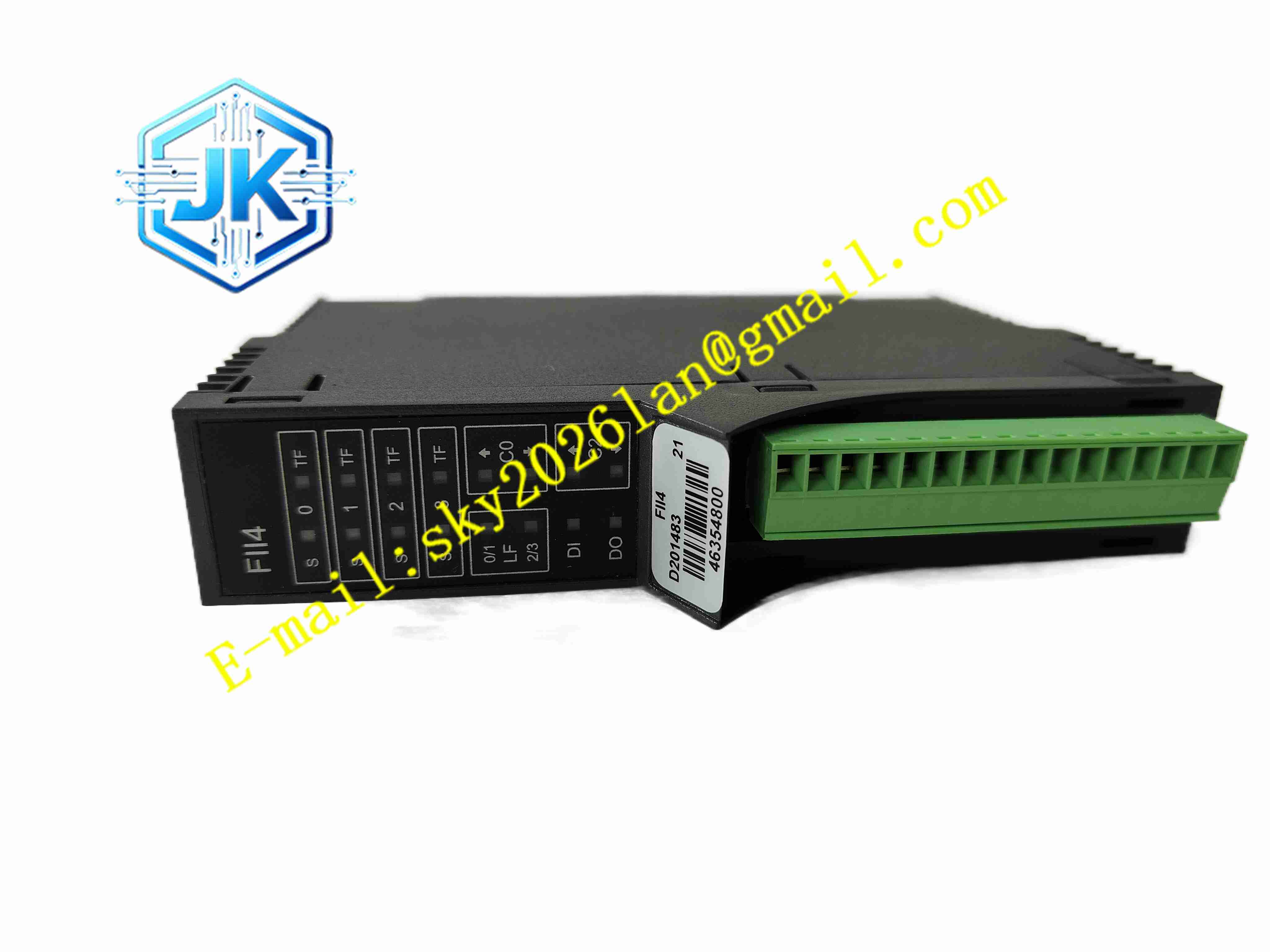

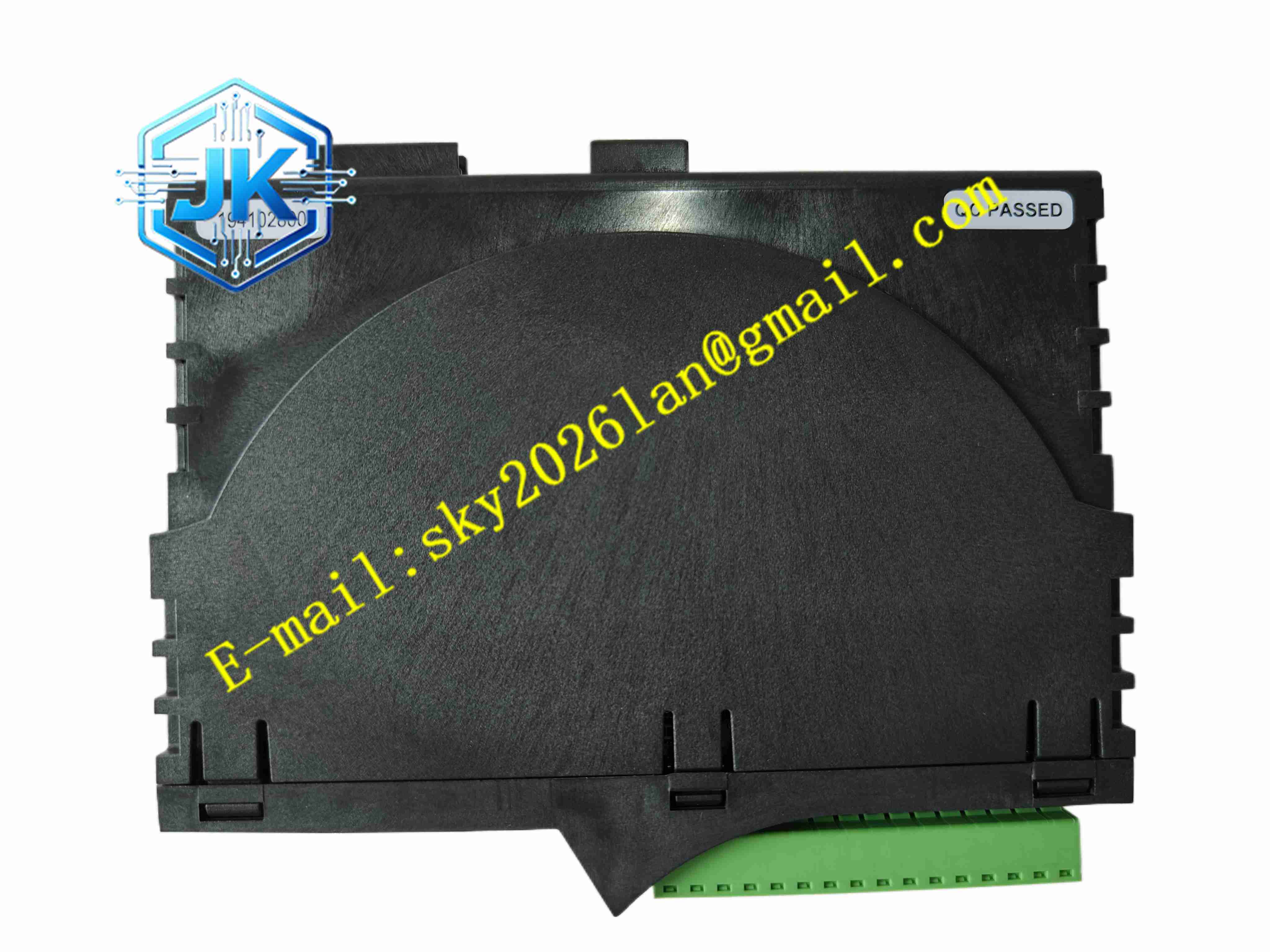

Metso D201483
技术规格 多路 24VDC NPN 晶体管固态输出；通道光电隔离；单通道独立短路限流保护；背板总线供电；输出响应毫秒级；工作温度 – 20℃~70℃。
功能特点 接收背板总线指令，驱动外部 24V 直流负载；单点短路硬件限流保护，单通道故障不影响其余通道；面板 LED 显示输出状态；通讯中断输出保持预设安全值。
应用场景 造纸辅机电磁阀控制、小型气缸驱动、指示灯报警回路、包装设备直流执行元件控制。
材质构成 阻燃塑料面板；FR4 功率信号 PCB；光电隔离与功率 MOS 器件；镀金可拆卸端子。
结构特征 AP31 远程 I/O 基座配套插卡模块；正面通道状态指示灯；前端可插拔端子连接现场直流负载；后端金手指接入 RT 节点背板。
工作原理 控制器下发输出指令通过背板总线送入模块，光电隔离后驱动功率晶体管，控制外部直流负载通断；硬件限流电路在负载短路时切断该通道输出，并上报故障标记。
安装要求 感性直流负载两端并联续流二极管；负载线缆单独布线，远离模拟信号线；保护地线可靠接入柜体。
使用注意事项 不可直接驱动交流负载；核对单通道负载电流不超过额定上限；检修负载回路前断开现场电源。
