描述

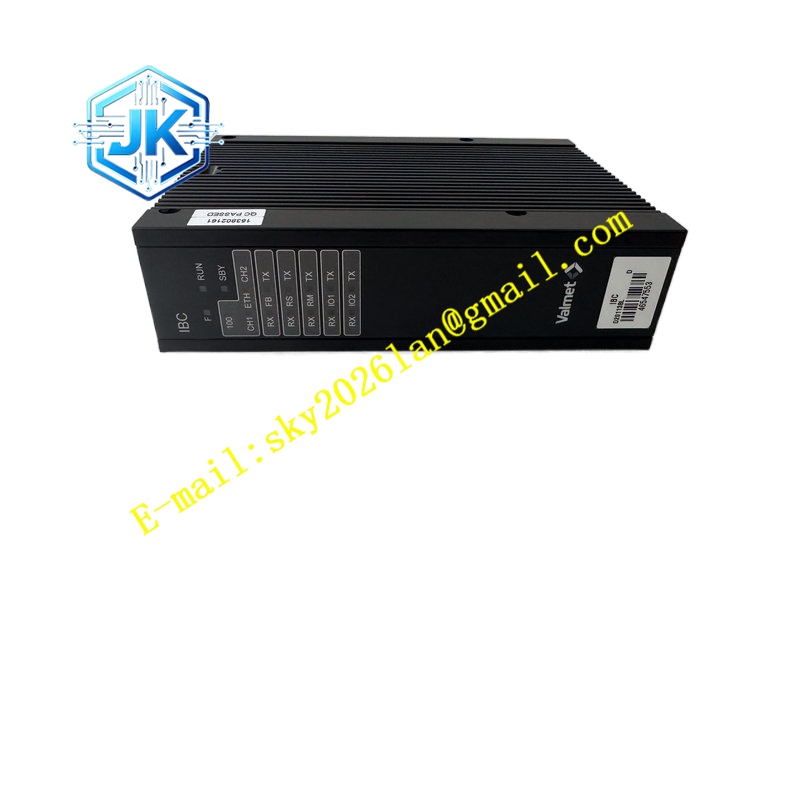

Metso D201381
技术规格 背板总线取电；配备 2 组 14 针连接器；通道信号电气隔离；工作温度 – 20℃~70℃；支持 Metso 专用 DNA 总线协议；具备总线链路诊断功能；CE 工业电磁兼容认证。
功能特点 完成主控制器背板总线与远程扩展单元协议转换；实时转发 I/O 采集数据与控制输出指令；链路故障触发指示灯告警；总线异常时锁定输出安全状态；单模块故障不影响整套机架其余卡件基础运行。
应用场景 制浆造纸远程 I/O 分站、矿山选矿分布式信号机柜、电厂辅机 DCS 扩展机架、水处理大型工艺控制系统。
材质构成 阻燃工程塑料面板；FR4 多层工业信号 PCB；镀金背板金手指与前端连接器；隔离变压器集成封装。
结构特征 机架插卡式结构，适配 Metso 标准控制机架；正面总线状态指示灯；后端金手指对接机架背板总线；前端 14 针插座用于连接扩展子单元线缆。
工作原理 模块持续监听背板总线下发的指令，将数据封装转换为分站总线格式传输至远程 I/O 单元；同时采集分站上传的现场信号，重新打包上传机架 CPU；内置链路检测电路识别断线、信号衰减故障，向上位系统上报故障信息。
安装要求 断电状态插入机架插槽并锁紧卡扣；通讯线缆使用屏蔽双绞线，屏蔽层在控制柜单点接地；信号线与大功率动力电缆分槽敷设。
使用注意事项 仅匹配美卓 DNA 老款远程 I/O 架构，不可直接用于其他品牌 DCS；带电禁止插拔模块与通讯接头；更换模块后核对总线地址参数。
