描述

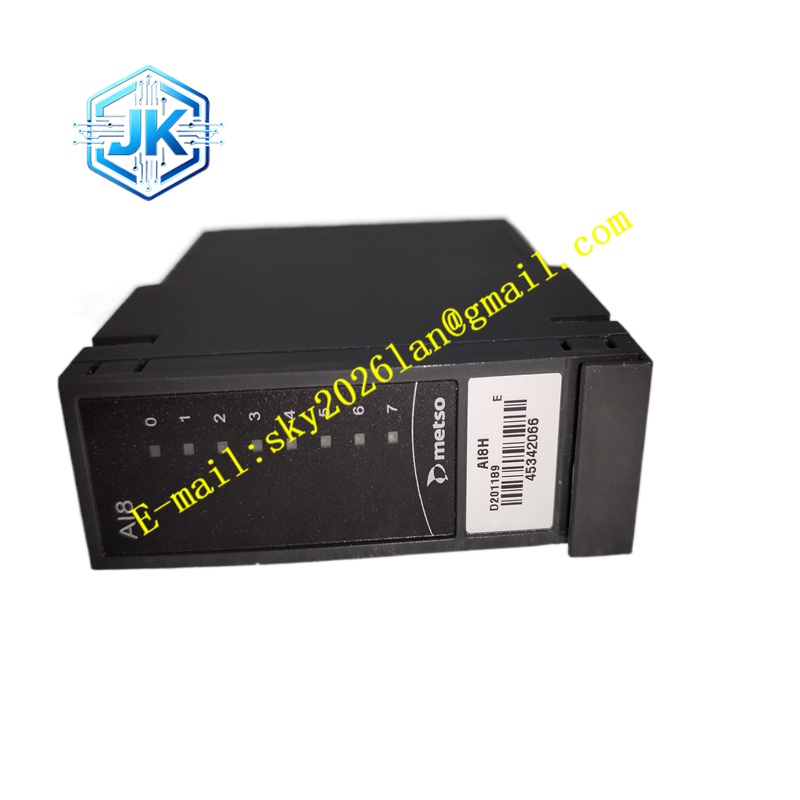

Metso AI8H D201189
技术规格 8 路模拟量输入通道；信号规格 4-20mA 电流信号；支持 HART 协议；背板总线与系统机架通讯；模块供电由机架背板提供；通道具备过压、过流保护；工作温度 0℃至 60℃；防护等级 IP20；支持机架热插拔。
功能特点 为两线制变送器提供回路供电。高精度模数转换，将 4-20mA 电流信号转为工程数值。解调叠加在电流回路上的 HART 数字信号，读取变送器诊断信息。单通道独立故障检测，识别回路开路、短路、信号超量程，上报系统报警。支持通道量程组态、信号校准，组态信息存储在板载非易失存储器。
应用场景 矿山选矿自动化系统、造纸制浆流程、冶金过程控制、化工流程监测、水处理工艺参数采集。
性能参数 模数转换精度 0.1%；长期温漂数值低；HART 信号解调不干扰模拟量采集；通道故障独立定位；总线数据传输稳定。
材质构成 主控板采用 FR-4 多层阻燃线路板；模拟采样回路使用精密采样电阻；背板金手指为镀金铜合金；模块外壳为阻燃热塑性塑料；接线端子弹片为镀镍铜合金。
结构特征 机架插拔式卡件结构；正面配备电源、通讯、通道故障 LED 指示灯；后侧金手指与机架背板对接；前端螺钉端子用于现场变送器接线；侧边机械锁扣，固定卡件防止震动松脱。
工作原理 现场 4-20mA 信号进入前端调理电路，完成滤波、阻抗匹配。高精度 ADC 芯片将模拟量转为数字量。板载电路分离 HART 数字信号并解析变送器信息。所有测量数据、诊断信息通过背板总线发送给机架控制器，板载监测电路持续判断回路状态。
安装要求 机架断电后插入指定槽位，扣紧侧边锁扣；变送器使用屏蔽双绞线接入端子；在美卓系统组态软件中配置信号量程、工程单位；完成单通道校准；上电后进行回路断线、超量程模拟测试。
使用注意事项 信号线缆屏蔽层在控制柜单点接地；插拔模块佩戴防静电手环；模块更换前备份系统组态；禁止在端子施加超出 4-20mA 回路额定电压。
