描述

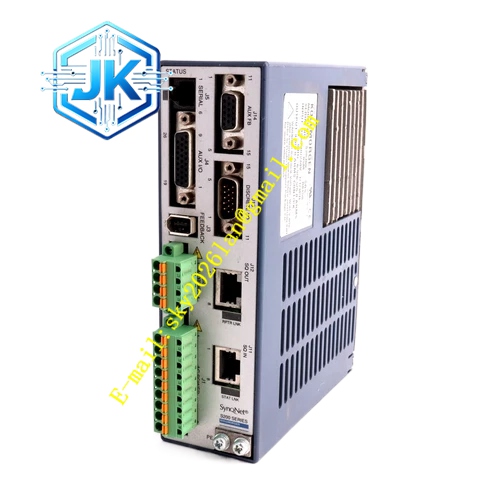

Kollmorgen DRIVE S20260-SRS
技术规格：
- 输入电压： 85–265 VAC，47–420 Hz，单相或三相
- 峰值输出电流： 9A RMS
- 连续输出电流： 4.5A RMS（40°C 自然冷却）
- 电流环带宽： 3–5 kHz
- 速度环带宽： 最高 800 Hz
- 反馈分辨率： 24 位（智能反馈装置）
- 保护等级： IP20
- 认证： UL 508C、CE、EN50178、EN61800-C、SEMI F47
功能特点：
- 业界领先的速度环带宽 800 Hz
- 智能反馈装置（SFD）实现即插即用调试，无需手动伺服环调谐
- 独立的”保持供电”控制电源输入，允许从急停状态快速恢复
- 光隔离输入/输出，提供电气噪声免疫能力
- 正锁定连接器，防止意外断开
- 完整的故障保护功能，包括过流、过压和过温保护
- 支持扭矩和速度控制、电子齿轮、最高 18 位模拟参考输入和编码器等效输出
- 可选索引或 SynqNet 可编程运动控制
应用场景：
- 半导体制造设备
- 电子组装机械
- 医疗设备
- 包装机械
- FPD（平板显示器）制造
- 精密定位系统
性能参数：
- 速度环带宽： 800 Hz
- 电流环带宽： 3–5 kHz
- 反馈分辨率： 24 位
- 连续电流： 4.5A RMS
- 峰值电流： 9A RMS
材质构成：
- 外壳： 铝合金外壳，集成散热片
- 内部组件： DSP 控制板
- 连接器： 可插拔螺钉端子
结构特征： 紧凑型外形，尺寸约为 54.8mm 宽 × 175mm 高 × 131.6mm 深。前面板提供 LED 状态指示灯和连接器接口。
工作原理： 采用正弦电流控制和空间矢量调制技术，为连接的无刷伺服电机生成平滑的三相电流。驱动器从 SFD 或旋转变压器接收反馈，通过嵌套控制环（电流→速度→位置）处理位置和速度信息，输出 PWM 信号精确控制电机的扭矩、速度和位置。
安装要求：
- 安装在通风良好的柜体内，环境温度不超过 40°C
- 保持自然冷却气流的最低间距
- 使用屏蔽电机线缆并正确接地
- 确保控制电源单独连接以实现急停恢复功能
使用注意事项：
- SFD 自动调谐功能消除了大多数应用中手动环调谐的需求
- 验证电机和驱动器的电流额定值在调试前正确匹配
- 使用 Windows GUI 软件进行初始参数配置
- 定期检查连接器紧固情况，防止间歇性连接问题
