描述

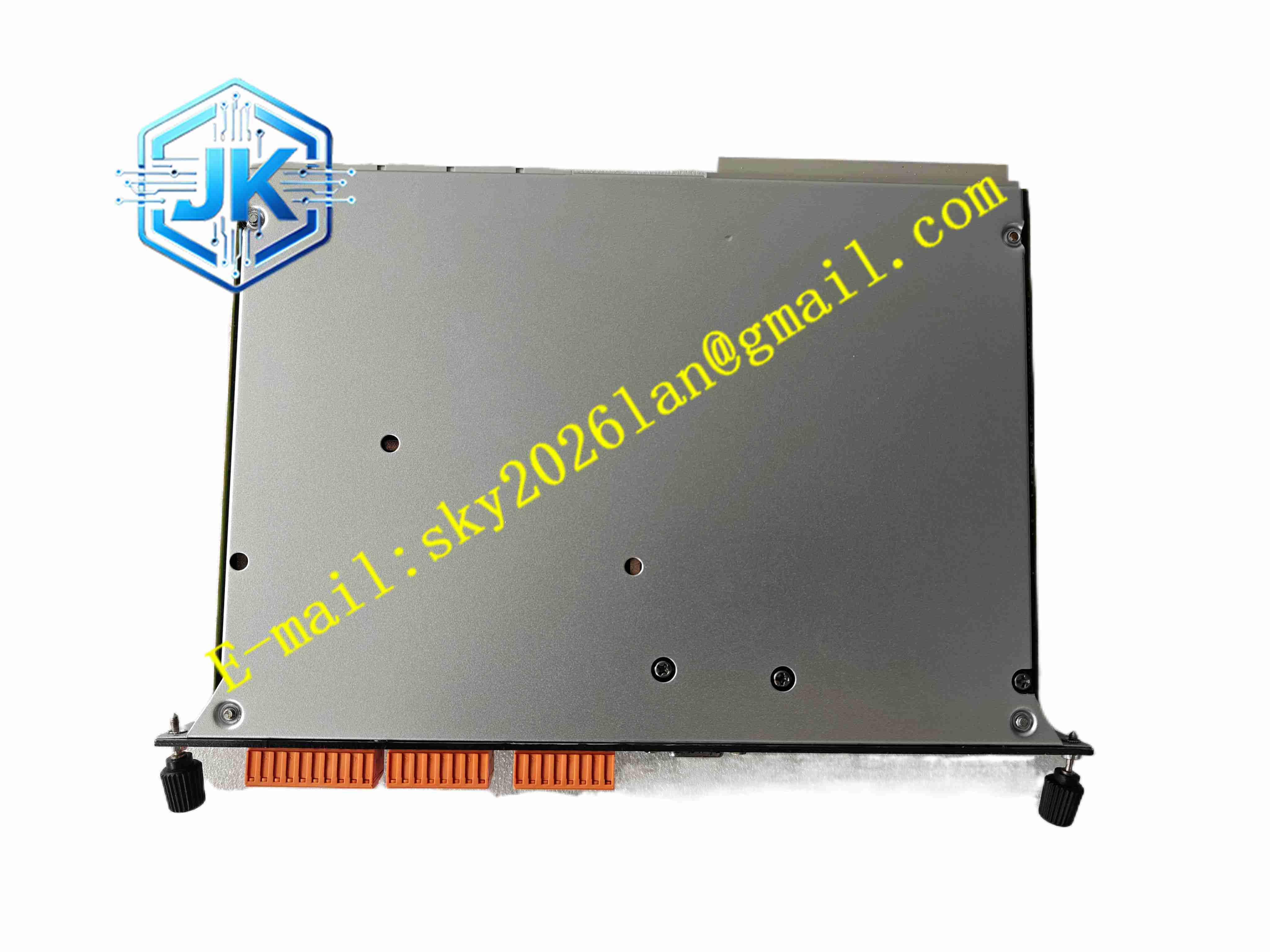

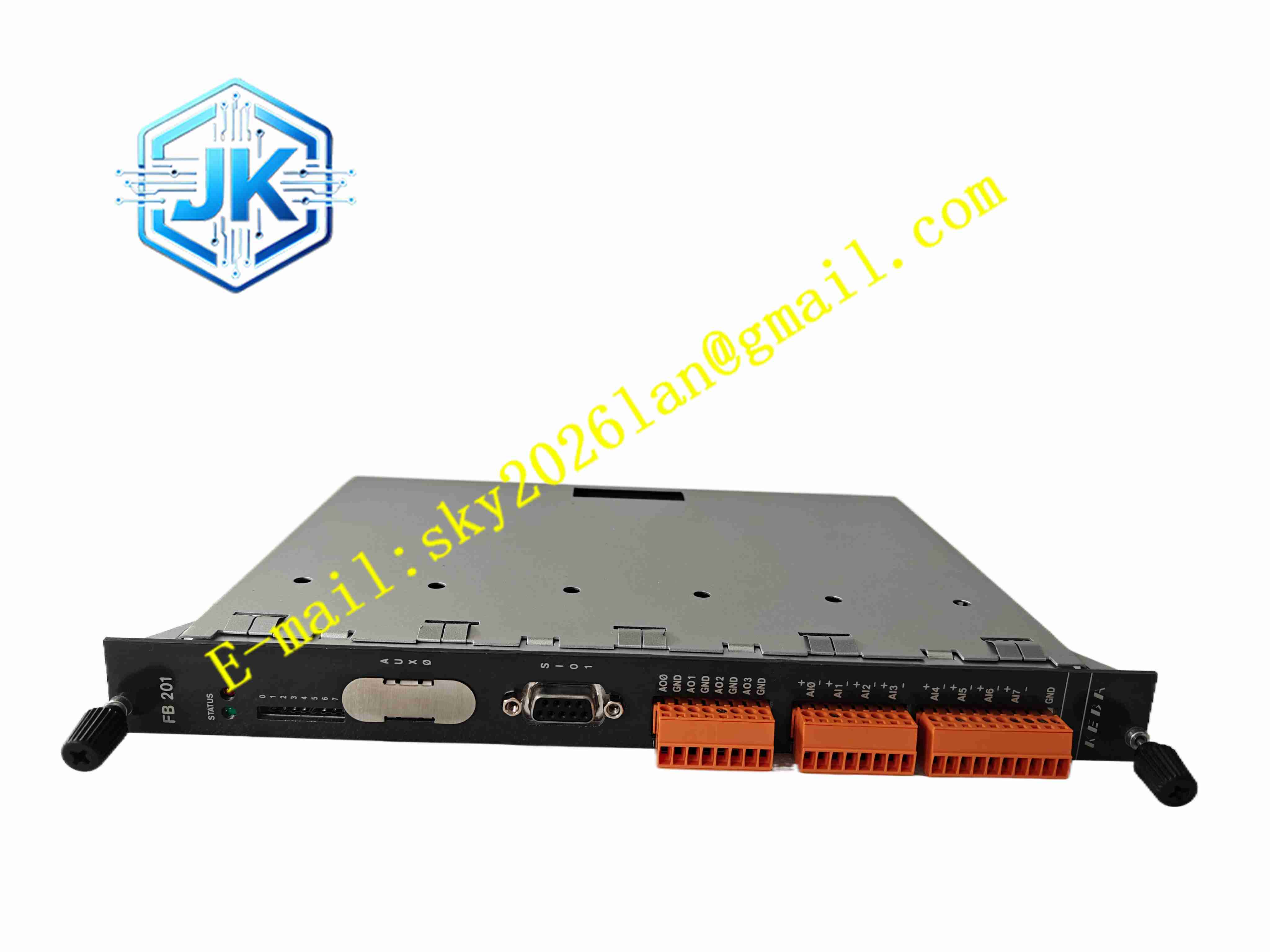

KEBA FB201
技术规格
- 编码器类型：增量式 TTL/HTL 编码器
- 通道：A/B/Z 相脉冲采集，支持差分信号
- 最大脉冲频率：1MHz
- 供电输出：编码器 DC5V/DC24V 供电输出
- 通讯接口：背板总线接入 SEW 变频器主控板
- 隔离：编码器信号与变频器主控电气隔离
- 工作温度：-10℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：变频器内部插槽插装
功能特点
- 采集增量编码器 A/B/Z 三相差分脉冲信号，计算电机实时转速与转子位置
- 差分信号输入，极强抗干扰能力，适合长距离编码器线缆传输
- 编码器故障诊断，断线、短路、信号丢失、脉冲异常检测，触发变频器故障报警
- 提供 DC5V 或 DC24V 编码器供电，可通过拨码切换供电电压
- 信号电气隔离，编码器侧干扰不会串入变频器主控回路
- 高速脉冲采集，最高 1MHz 脉冲频率，适配高转速电机编码器
- 支持速度闭环矢量控制，提升低速输出转矩，降低转速波动
- 板卡拨码开关，设置编码器类型、供电电压、信号模式
- 集成信号滤波，抑制脉冲信号高频噪声干扰
应用场景
- 起重设备 SEW 变频驱动系统速度闭环控制
- 输送生产线、辊道输送机高精度调速
- 包装机械、印刷机械定位控制
- 冶金生产线、轧机辅助传动电机闭环控制
- 仓储立体库堆垛机定位驱动系统
材质构成
- PCB 板：FR4 玻纤工业电路板，三防涂覆
- 信号器件：差分信号接收芯片、脉冲计数逻辑芯片、隔离光耦
- 无源元件：精密电阻、陶瓷电容、浪涌吸收器件
- 拨码开关：DIP 拨码开关，用于参数设置
- 连接器：编码器信号端子、变频器背板插槽镀金连接器
结构特征
- 小型插卡式结构，直接插入 SEW 变频器内部预留扩展插槽
- 板卡前端设置编码器接线端子，DIP 拨码开关
- 内部电路分区，编码器信号采集区、背板总线接口区电气隔离
- 紧凑 PCB 布局，适配变频器内部狭小安装空间
- 板卡定位卡扣，防止振动造成板卡松动、接触不良
工作原理 变频器为主板提供 DC24V 供电，增量编码器 A/B/Z 相脉冲信号接入 FBG31C-08 端子，差分接收电路接收脉冲信号，滤波整形后送入脉冲计数单元，实时计算电机转速与转子位置。位置转速数据通过背板总线发送至变频器主控板，主控使用反馈信号执行矢量闭环控制。板卡持续监测编码器信号，一旦断线、短路、脉冲丢失，板卡立即向主控上报故障，变频器触发故障停机。
安装要求
- 变频器断电，等待直流母线电容放电后，将板卡插入变频器扩展插槽，固定螺丝
- 编码器线缆使用屏蔽差分编码器电缆，屏蔽层电机侧单端接地
- 编码器线缆远离变频器动力输出电缆，分开走线，降低干扰
- 通过 DIP 拨码设置编码器供电电压、信号类型 TTL/HTL
- 控制柜内温度维持 – 10℃～+60℃，柜内无凝露
- 上电后执行编码器方向、脉冲参数设置，空载测试速度闭环
使用注意事项
- 变频器开盖维护前，等待母线电容充分放电，防止触电
- 编码器屏蔽线缆不可两端接地，两端接地会产生地环路干扰，造成脉冲丢脉冲
- 脉冲频率不可超过 1MHz 上限，否则采集失真
- 编码器线缆破损进水会直接触发信号故障，定期巡检线缆
- 更换板卡后，重新设置编码器参数，空载测试闭环控制
- 备件存放于干燥防静电包装
