描述

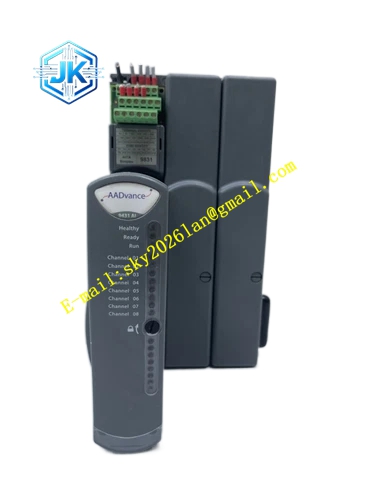

ICS Triplex T9431
技术规格
- 制造商：ICS Triplex（Rockwell Automation）
- 系列：AADvance系统
- 类型：隔离模拟输入模块
- 通道容量：8个完全隔离的模拟输入通道
- 标称信号输入范围：4至20毫安直流
- 最大测量范围：0至24毫安直流
- 模拟分辨率：15位分辨率，最低有效位值0.98微安
- 信号与通道隔离：承受正负1.5千伏直流1分钟（通道间及现场至逻辑侧）
- 系统架构：支持Simplex、Dual、Triple Modular Redundant配置
- 线路监控能力：每通道5个可配置电压带，8个独立切换阈值
- 智能协议集成：支持HART命令透传，用于现场设备诊断与资产管理
- 模块背板功耗：3.3瓦，运行于冗余正24伏直流 nominal 系统线路
- 终端组件兼容性：配合T9831（Simplex）、T9832（Dual）、T9833（TMR）终端单元
- 尺寸：166毫米×42毫米×118毫米
- 重量：280克
- 安全认证：TÜV认证至IEC 61508 SIL 3应用参数
- 工作温度：零下10至正50摄氏度，扩展可达正70摄氏度
功能特点
- 可扩展容错表决架构，允许多个模块在TMR布局中交叉检查遥测数据
- 每输入路径集成1500伏直流高压隔离电路，防止严重现场接地故障尖峰传播至主处理器背板
- 动态板载阈值诊断，通过五个可调软件带评估线路，快速标记现场侧开环、断线或超范围传感器漂移
- 集成HART能力，为安全系统提供数字数据路径，直接从高级过程变送器轮询运行变量与维护状态信息
- 支持完全带电热更换，工程师可在不中断活跃安全回路的情况下更换模块
- 配备专用前面板视觉指示器，包括独立通道状态标记与主模块健康灯
应用场景
- 安全关键指标如压力、温度、容器液位与管道流体流量的连续4-20毫安仪表监测
- 石油、天然气与电力运营中紧急停车系统与复杂安全仪表系统的主遥测采集引擎
- 工业燃烧器管理系统与高可用性制造缓解领域的工艺变量接口
性能参数
- 15位分辨率，精确捕获模拟信号细节
- 0.98微安最低有效位值，确保微小变化可检测
- 正负1.5千伏直流隔离电压，提供 robust 电气保护
- 3.3瓦低功耗设计，降低系统热负荷
- 280克轻量化设计，便于安装与维护
材质构成
- 工业级铝制外壳，提供电磁屏蔽
- 阻燃型电路板基材
- 隔离放大器与隔离屏障器件，耐压1500伏直流
- 工业级连接器，确保可靠接触
- 表面防护涂层，适应工业环境
结构特征
- 166×42×118毫米紧凑外形
- 280克重量，便于机柜安装
- 前面板配备通道级与模块级LED诊断指示灯
- 8通道设计，平衡通道密度与维护便利性
- 模块化设计，支持热插拔
工作原理 T9431模块将8路模拟电流信号转换为数字值，通过15位模数转换器实现高精度测量。每通道独立运行，与现场公共端完全隔离。在冗余配置中，多个模块处理相同输入并表决正确值，消除单通道故障导致的误跳闸。诊断功能连续监测电源、输入信号与内部电路健康状态。HART协议支持允许模块透传数字维护数据，不影响4-20毫安过程信号。
安装要求
- 安装于AADvance机架，确保插槽对齐
- 配合T9831、T9832或T9833终端单元使用
- 使用屏蔽电缆连接现场变送器，并正确接地
- 确保24伏直流系统电源稳定
- 留出足够空间便于模块散热与维护
