描述

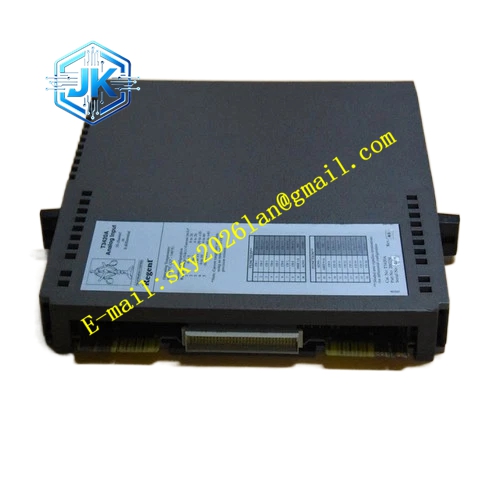

ICS Triplex T8920
技术规格
- 工作电压：24VDC 回路信号，最大 30VDC
- 通道容量：对应 40 通道 I/O 卡件，40 路信号端子点位
- 熔断器规格：支持 50mA、315mA、2A 规格微型熔断器
- 绝缘耐压：2500VAC 脉冲隔离
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20，机柜内部安装
- 尺寸：340mm × 42mm × 272mm
- 重量：1.52kg
功能特点
- 提供大接线端子排，现场电缆直接压接至 FTA 端子，无需对 I/O 主卡接线
- 每一路通道独立熔断器座，单通道过载熔断，故障局限单路，不损坏 I/O 主模块
- 内置回路故障检测回路，熔断器熔断后输出故障信号回传给 I/O 主卡
- 配备专用高速连接器，通过配套扁平线缆对接 Trusted I/O 主卡
- 支持敷形涂层版本，电路板防护处理，适应高湿、腐蚀性化工机柜环境
- 端子分组隔离，组间故障不会互相传导扩散
- 端子带锁紧螺丝，防止现场线缆震动松动脱落
应用场景 石油炼化 ESD 系统模拟量、数字量信号转接；化工厂 SIS 安全仪表系统现场接线中转；油气平台火气系统探测器、电磁阀接线底座；煤化工高危工艺安全系统 I/O 前端转接。
性能参数 故障诊断覆盖率 95%，满足 SIL3 安全系统配套要求，熔断器熔断响应时间小于 10ms。
材质构成 灰色阻燃 ABS 工程塑料外壳基座；FR‑4 阻燃多层 PCB；镀金高速信号连接器；镀镍螺丝接线端子；陶瓷微型熔断器安装座；阻燃 PC 端子防护盖板。
结构特征 横插式机柜安装结构；一侧布置多组螺钉锁紧接线端子；另一侧配置高密度专用信号连接器用于连接 I/O 卡件；板载多组熔断器安装插槽；外壳带机械定位卡扣，防止错装；端子区域带有编号丝印，对应每一路信号通道。
工作原理 来自 Trusted I/O 主卡的信号，经由专用连接线缆送入 T8920 内部电路板；输入输出信号经过板载熔断器到达外部接线端子，连接现场变送器、电磁阀、开关设备；当现场回路发生短路或者过载，对应通道熔断器熔断，阻断故障电流流向 I/O 主卡；板载检测电路识别熔断器熔断状态，将故障状态反向传输至 I/O 主卡，系统生成故障报警。
安装要求
- 安装于机柜 DIN 导轨或者配套安装支架，和对应的 I/O 主卡保持短距离布线。
- 拆装作业全程佩戴防静电手环释放人体静电。
- 使用原厂配套连接线缆对接 T8920 与 I/O 模块，禁止使用自制替代线缆。
- 现场信号线缆采用屏蔽双绞线，屏蔽层机柜侧单点接地。
- 端子螺丝紧固扭矩控制在 0.8‑1.0N・m，避免压接不实或者滑丝。
- 机柜预留散热空间，环境温度控制在额定工作区间以内。
使用注意事项
- 模块本体不具备防爆性能，危险防爆区域回路依旧需要配置本安安全栅。
- 必须使用 ICS Triplex 原厂指定规格熔断器，禁止更换大电流规格熔断器。
- 熔断器熔断之后，排查外部线路短路过载根源，再更换同规格熔断器。
- 禁止带电插拔 FTA 与 I/O 卡件之间的信号连接线缆。
- 闲置端子做好绝缘处理，禁止金属导体触碰裸露端子。
- 高腐蚀工况选用敷形涂层版本，普通版本不适合盐雾、腐蚀性气体机柜。
