描述

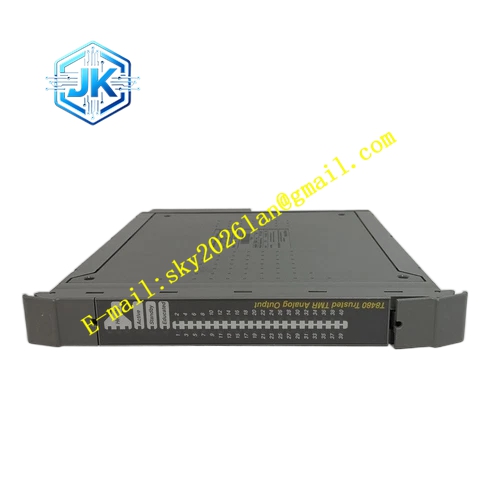

ICS Triplex T8480C
技术规格：
- 制造商： Rockwell Automation（ICS Triplex）
- 型号： T8480C
- 类型： 安全控制器模块（冗余/容错设计）
- 适用标准： IEC 61508（SIL3）、IEC 61131-3
- 工作温度范围： -40°C 至 +70°C
- 存储温度范围： -40°C 至 +85°C
- 湿度范围： 5% 至 95%（非冷凝）
- 防护等级： IP20
- 处理器架构： 32 位 RISC（冗余设计）
- 执行速度： <1ms（典型逻辑扫描时间）
- 程序内存： ≥8MB（可扩展）
- 数据存储： ≥4MB（非易失性）
- 通信协议： Modbus RTU/TCP、EtherNet/IP、Profibus DP（可选）、OPC UA
- 通信端口： 1× RS-232/RS-485（配置/调试）、2× 10/100Mbps Ethernet（冗余通信）
- 数字输入： 支持 24VDC/48VDC 输入，隔离电压 ≥2500V
- 数字输出： 支持继电器/晶体管输出，最大负载电流 2A（继电器）/ 0.5A（晶体管）
- 模拟输入： 4-20mA / 0-10V，分辨率 16 位
- 模拟输出： 4-20mA / 0-10V，精度 ±0.1% FS
- 输入电压： 24VDC（±10%）
- 功耗： ≤15W（典型值）
- 通道数： 32 个数字输入通道
功能特点：
- 三重冗余架构（TMR），3 个独立处理器并行运行
- 在线热插拔，支持模块更换不停机
- 自动故障检测与切换（Failover < 10ms）
- Watchdog 定时器防止系统死锁
- 支持梯形图（LD）、功能块图（FBD）、结构化文本（ST）、顺序功能图（SFC）等编程语言
- 内置诊断功能，支持故障快速识别和定位
- 提供 LED 状态指示（切片健康状态、通信活动）
应用场景：
- 石油和天然气：ESD（紧急停车系统）、F&G（火灾和气体检测）
- 化工和制药：SIS（安全仪表系统）、Batch 控制
- 电力和能源：汽轮机保护、电网安全控制
- 轨道交通：信号系统、列车控制
- 安全仪表系统（SIS）、紧急停车系统（ESD）、火灾报警系统（FAS）、锅炉控制系统、发电厂控制系统
性能参数：
- 逻辑扫描时间： <1ms
- 故障切换时间： <10ms
- 安全完整性等级： SIL3（IEC 61508），TÜV 认证
- 隔离电压： ≥2500V
- 数据传输速率： 250Mbps
材质构成：
- 工业级多层印刷电路板
- 屏蔽通信收发器用于 EMI 防护
- 坚固金属机箱，带机架安装孔
- 镀金连接器触点
结构特征： 模块设计用于控制器机箱内安装，支持多达七个扩展机箱连接。尺寸约 569×87×54mm，重量 0.85kg。前面板设有通道状态 LED 和模块级故障/健康指示灯。
工作原理： 三个独立处理器通道并行执行相同的控制程序。每个通道独立采集输入信号、执行逻辑运算并产生输出。硬件表决器对三个通道的结果进行比较，基于多数一致原则产生最终输出。当某一通道检测到故障时，系统自动将其隔离，由剩余两个健康通道继续提供服务。
安装要求：
- 安装在标准 19 英寸控制柜内，最低 IP20 防护等级
- 当环境温度超过 45°C 时，模块上方至少保留 100mm 间距用于气流散热
- 使用屏蔽以太网电缆并正确接地
- 通过背板与 Trusted 处理器机箱连接
使用注意事项：
- 验证通信协议设置与外部系统配置匹配后再投入调试
- 不要将非隔离通信线路直接连接到模块端口
- 定期监控诊断端口以获取通信错误日志
- 定期进行功能安全测试
- 保持模块固件更新至最新经过验证的版本
