描述

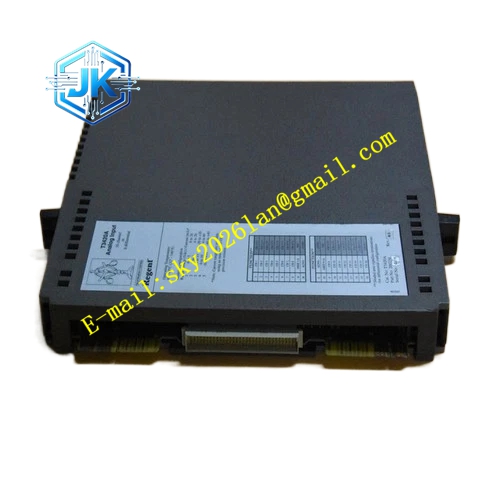

ICS Triplex T8473
技术规格
- 输出信号规格：120VAC，50‑60Hz
- 通道数量：40 路 TMR 冗余输出通道
- 单通道最大负载电流：0.5A
- 背板供电：24VDC，模块最大功耗 14W
- 隔离耐压：2500VAC 脉冲光电隔离
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 工作湿度：5%‑95% RH，无凝露
- 尺寸：303mm × 266mm ×31mm
- 重量：1.46kg
- 安全认证：TÜV SIL3，CE
功能特点
- 完整 TMR 三重冗余输出架构，硬件三通道表决，单点故障不会造成误动作或输出失效
- 每通道内置独立过流检测保护，实时识别负载短路、过载故障
- 完整线路诊断功能，检测现场线路开路、短路、负载断线故障，故障信息上传控制器
- 面板配置对应每一路通道 LED 状态指示灯，直观显示输出状态、线路故障状态
- 支持 SOE 事件顺序记录，时间分辨率 1ms，完整记录输出动作、故障发生时刻
- 支持 SmartSlot 智能热备用插槽，模块在线热替换，系统无需停机
- 通道分组电气隔离，不同电源组之间故障互相隔离，故障不会跨组扩散
- 提供敷形涂层版本，适配高湿、盐雾、腐蚀性气体机柜工况。
应用场景 石油炼化 ESD 系统交流电磁阀控制；化工厂火气系统交流声光报警器驱动；油气海上平台交流执行机构输出；发电厂安全联锁交流继电器回路；煤化工高危工艺交流负载安全控制输出。
性能参数 安全完整性等级 SIL3；故障诊断覆盖率大于 96%；输出动作响应时间小于 2ms；单通道短路故障快速闭锁，不波及其余通道。
材质构成 铝合金金属屏蔽外壳；FR‑4 阻燃多层 PCB 电路板；镀金背板连接器；光电隔离芯片；LED 状态指示灯阵列；阻燃 PC 前面板；金属锁紧卡扣组件。
结构特征 横插式机架插槽安装结构；前面板布置状态 LED 指示灯组；后端高密度镀金背板连接器对接主机机架背板；外壳内置电磁屏蔽层；外壳带防呆定位卡扣，防止错插插槽；支持敷形涂层电路板防护。
工作原理 Trusted 处理器下发输出指令，模块内部三路独立冗余电路同步接收指令，经过三取二硬件表决逻辑之后驱动对应通道输出 120VAC 交流信号；输出回路实时监测电压电流，当现场负载短路、过载、断线，板载检测电路捕捉故障，锁死故障通道并把故障诊断信息回传给处理器模块；SOE 单元同步记录故障事件时间戳，供上位系统调取查看。
安装要求
- 模块安装于 Trusted 标准 T8100/T8151 主机 I/O 机架插槽，对准插槽导轨平稳推入，锁紧两侧卡扣。
- 拆装模块全程佩戴防静电手环释放人体静电。
- 模块配套使用原厂 FTA 端子板以及原厂互连扁平线缆，禁止自制线缆替代。
- 机柜内部保证通风散热，周围预留不小于 20mm 散热间隙。
- 交流现场线缆使用屏蔽线缆，屏蔽层机柜侧单点接地，交流动力线缆与信号线缆分开走线。
- 热替换操作严格按照系统维护手册执行，确认备用插槽配置生效再拔出故障模块。
使用注意事项
- 模块本体不具备防爆属性，防爆危险区域回路依旧配套本安隔爆器件。
- 单通道负载电流禁止超过 0.5A 额定上限，避免烧毁输出电路。
- 禁止带电插拔模块背板连接器，带电拔插直接损坏模块与机架背板。
- 出现通道故障告警，优先排查外部交流负载线圈短路、接线接地故障，不可直接更换模块。
- 闲置输出通道做好外部绝缘隔离，禁止裸露触点接触金属导体。
- 普通非敷形涂层版本禁止长期运行在高盐雾、腐蚀性气体机柜环境。
