描述

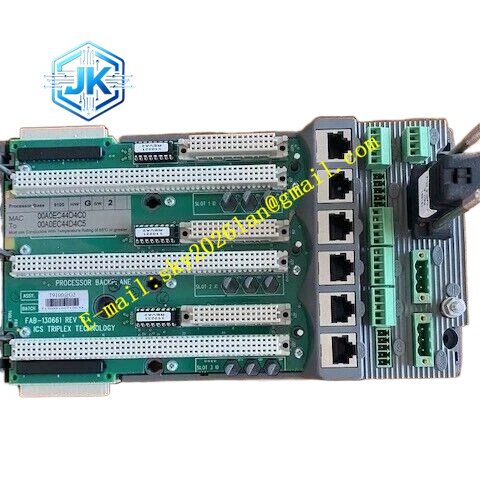

ICS Triplex T8471
技术规格
- 供电：背板 20‑32VDC，现场负载 24VDC
- 输出通道：40 路数字输出，分为 5 组隔离 8 通道
- 单通道额定输出电流：0.45A
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 隔离耐压：2500VAC 脉冲隔离
- 防护等级：IP20
- 尺寸：346mm × 40mm × 271mm
- 重量：1.48kg
功能特点
- 40 路输出通道分组隔离，单组回路故障不会扩散至其余通道组
- 每一路输出内部完成本地三取二硬件表决，规避单点故障误动作
- 通道级完整线路诊断，检测输出回路开路、短路、负载损坏
- 每通道对应 LED 状态指示灯，直观查看输出通断与故障告警
- 板载 SOE 事件顺序记录，1ms 时间分辨率，记录联锁动作、故障事件
- 支持热插拔维护，故障模块在线替换，其余输出通道不受影响
应用场景 化工反应器紧急切断阀电磁阀驱动；油气井口安全关断系统；FGS 火气系统灭火、喷淋联锁输出；炼化装置 ESD 停车继电器回路。
性能参数 故障诊断覆盖率 97%，SIL3 安全完整性等级，TÜV 安全认证。
材质构成 哑光镀锌钢制外壳；FR‑4 工业多层 PCB；镀金高密度 Trinet 背板连接器；阻燃 PC 塑料前面板；功率驱动与隔离元器件。
结构特征 Trusted 机架横插式卡件；前面板通道状态 LED 组、电源故障指示灯、解锁卡扣；后部三重冗余背板连接器；两侧导向滑轨，机械防呆卡槽。
工作原理 处理器经过三取二运算的控制指令，通过 Trinet 三重背板总线下发 T8471 模块；每一路输出接收三路独立指令信号，在模块本地完成硬件三取二表决；表决结果有效之后驱动功率输出电路输出 24VDC，驱动现场电磁阀、继电器；板载电压电流监测电路实时采集输出回路状态，识别开路短路故障，故障状态上传 Trusted 控制器。
安装要求
- 安装 T8151 背板通用 I/O 插槽，禁止占用 CPU 槽位。
- 拆装操作佩戴防静电手环释放人体静电。
- 现场负载供电电源保持稳定，线缆屏蔽层机柜侧单点接地。
- 机柜通风散热，控制环境温度不超过额定上限。
- 对准导向槽平稳推入插槽，卡扣完全锁紧。
使用注意事项
- 防爆危险区域负载回路必须配置本安安全栅，模块本体不具备防爆能力。
- 输出负载电流严格控制在单通道 0.45A 以内，禁止过载。
- 回路短路故障报警出现，优先排查外部接线、电磁阀负载，禁止屏蔽报警。
- 禁止带电插拔外部现场接线端子。
- 闲置输出端子做好处理，禁止悬空。
