描述

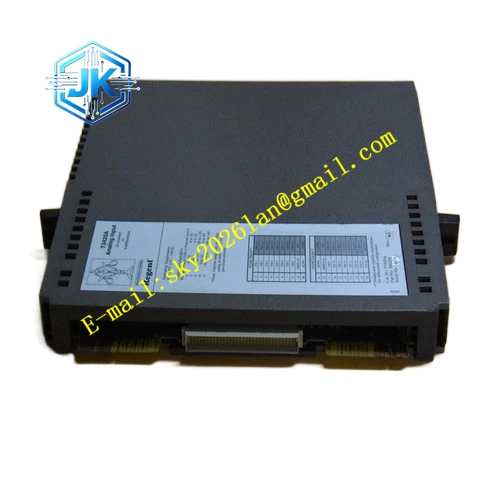

ICS Triplex T8461C
技术规格
- 制造商：ICS Triplex
- 产品型号：T8461C
- 产品类型：Trusted TMR数字输出模块
- 通道数量：40个隔离TMR输出通道，分为5个独立8通道电源组
- 系统供电电压范围：20至32伏直流
- 输出现场电压范围：18至60伏直流
- 每通道连续电流：0.75安培
- 每组电流：6安培
- 最小导通状态负载电流：25毫安
- 输出关断状态电阻：33千欧姆（有效漏电流）
- 最大释放前电容：30-55微法
- 隔离电压：2500伏电流隔离
- 事件顺序记录分辨率：1毫秒
- 自测试间隔：2分钟
- 工作温度：零下5摄氏度至正60摄氏度
- 尺寸：266毫米×31毫米×303毫米
- 重量：1.285千克
- 安全认证：IEC 61508 SIL 3、TÜV认证
功能特点
- 故障容错完全三重化设计，可选线路监控
- 电子短路保护，每通道独立，无需外部保险丝
- 5个独立电源组，每组8个输出，隔离故障至有限通道集
- 板载事件顺序记录，具备1毫秒分辨率
- 全面自动诊断与自测试功能
- 支持热插拔安装
- 实时状态监测，通过前面板LED显示
- 过流保护自动动作，防止模块与现场设备损坏
应用场景
- 紧急停车系统阀门控制
- 火气系统执行机构驱动
- 涡轮机跳闸电磁阀驱动
- 电机启动器控制
- 报警与信号器激活
- 燃烧器管理系统输出
- 电磁阀、执行器与其他现场设备控制
性能参数
- 40通道高密度设计，支持复杂控制任务
- 0.75安培每通道连续电流，驱动中等功率现场设备
- 6安培每组电流，支持集中负载
- 1毫秒事件记录分辨率，精确追踪输出状态变化
- 2500伏隔离电压，保护系统电子免受现场故障影响
- 电子短路保护消除外部保险丝需求
材质构成
- 工业级钢制外壳，提供机械保护与电磁屏蔽
- 铝制散热片，有效耗散内部热量
- 阻燃型电路板基材
- 工业级功率晶体管，具备热保护
- 隔离屏障器件，耐压2500伏
- 工业级连接器，确保可靠接触
结构特征
- 266×31×303毫米工业外形
- 1.285千克重量，确保机架安装稳固
- 前面板配备40个通道状态LED与模块健康指示灯
- 5个独立电源组端子排，便于分区接线
- 模块化设计，支持热插拔更换
工作原理 T8461C接收来自Trusted TMR处理器的输出命令，通过三重化内部电路表决后驱动现场设备。每个输出通道包含三个独立输出路径，投票决定指令状态。线路监控电路验证接线完整性，检测开路与短路。电子短路保护在检测到过流时锁定受影响通道，防止损坏，故障清除后需手动复位。模块每2分钟执行一次全面自测试，验证输出通道与内部电路健康。
安装要求
- 安装于Trusted TMR机架指定插槽
- 连接20至32伏直流系统电源与18至60伏直流现场电源
- 遵守每组6安培最大电流限制
- 使用适当线径导线，确保0.75安培每通道载流能力
- 确保最小25毫安负载电流，以支持线路监控功能
- 留出足够空间便于模块散热与维护
使用注意事项
- 不要超过每组6安培电流限制
- 验证现场设备电流需求在0.75安培每通道范围内
- 监控电子短路保护锁定状态
- 维持最小25毫安负载电流以确保线路监控功能正常
- 及时更换显示持续故障指示的模块
- 热插拔更换前确认系统冗余状态正常
