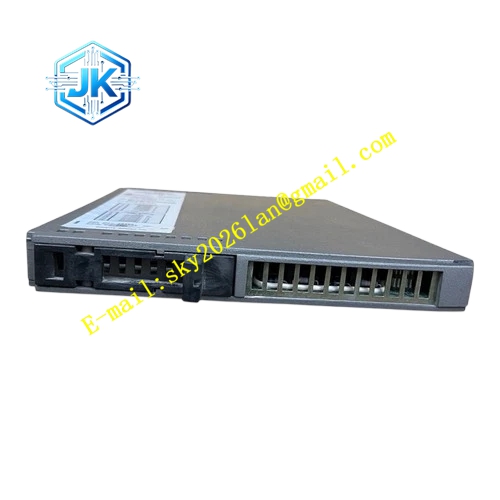

ICS Triplex T8432
技术规格
- 输入通道数量：40 路 TMR 模拟量输入
- 信号输入类型：4‑20mA 电流信号、0‑10VDC 电压信号，软件可配置
- 测量精度：±0.05% 满量程
- 采样速率：每通道最高 1000Hz
- 背板供电 24VDC，最大功耗 11W
- 隔离耐压：2500VAC 脉冲光电隔离
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 工作湿度：5%‑95% RH 无凝露
- 尺寸：303mm × 266mm ×31mm
- 重量：1.39kg
- 安全认证：TÜV SIL3，CE
功能特点
- TMR 三重冗余采集架构，三路独立采集电路对同一输入信号采集，硬件三取二表决，单通道故障不影响测量结果
- 完整线路故障诊断，识别变送器断线、回路短路、信号超量程故障，故障信息上传安全控制器
- 前面板通道级 LED 指示灯，显示通道工作状态、故障告警状态
- SOE 事件顺序记录功能，时间分辨率 1ms，记录回路故障、信号超限事件
- SmartSlot 智能插槽支持在线热插拔，不停机完成模块备件更换
- 通道分组电气隔离，组间故障互相隔离，不会发生故障扩散
- 提供敷形涂层版本，适配潮湿、盐雾、腐蚀气体机柜工况。
应用场景 化工 SIS 系统压力、液位、温度变送器信号采集；石油炼化 ESD 工艺过程参数监测；油气平台火气系统探测器模拟信号采集；煤化工装置安全联锁模拟量数据采集；发电厂安全系统工艺参数采集。
性能参数 安全完整性等级 SIL3；故障诊断覆盖率大于 95%；信号转换稳定，温漂小于 50ppm/℃；输入信号响应时间小于 1.5ms。
材质构成 铝合金金属屏蔽外壳；FR‑4 阻燃多层 PCB；镀金背板连接器；高精度光电隔离器件；高精度模数转换芯片；LED 指示灯阵列；阻燃 PC 前面板；金属锁紧卡扣。
结构特征 横插式机架插槽安装结构；前面板布置状态 LED 指示灯阵列；后端高密度镀金背板连接器对接机架背板；外壳集成电磁屏蔽层；机械防呆卡扣，防止插槽错装；电路板支持敷形涂层防护处理。
工作原理 来自现场变送器的 4‑20mA 或者 0‑10V 模拟信号经由 FTA 端子板送入 T8432 模块；模块内部三路完全独立采集电路同步完成信号模数转换；三路采集数值送入硬件表决单元执行三取二逻辑，输出有效测量值传输至 Trusted 处理器；板载诊断电路持续监测回路电流电压，检测断线、短路、超量程，一旦检测故障，生成故障代码连同 SOE 时间戳上传控制器。
安装要求
- 模块插入 Trusted 标准 I/O 机架插槽，对齐导轨完全推入，锁紧两侧卡扣。
- 拆装操作全程佩戴防静电手环释放静电。
- 必须使用原厂配套 FTA 端子板与原厂互连扁平线缆，禁止自制替代线缆。
- 机柜预留散热空间，环境温度维持额定工作区间。
- 现场模拟信号全部采用屏蔽双绞线，屏蔽层机柜侧单点接地，远离大功率动力电缆。
- 执行热替换操作前确认 SmartSlot 备用插槽配置完成。
使用注意事项
- 模块本身无防爆能力，防爆区域回路配套本安安全栅。
- 禁止带电插拔模块背板连接器，带电插拔直接损坏模块与机架背板。
- 出现通道故障告警，优先排查外部变送器、线路短路断线故障，不可直接更换模块。
- 模拟输入回路禁止接入超过 12VDC 外部电压，避免烧毁采集通道。
- 闲置通道外部做好绝缘防护。
- 高腐蚀环境选用敷形涂层版本。
