描述

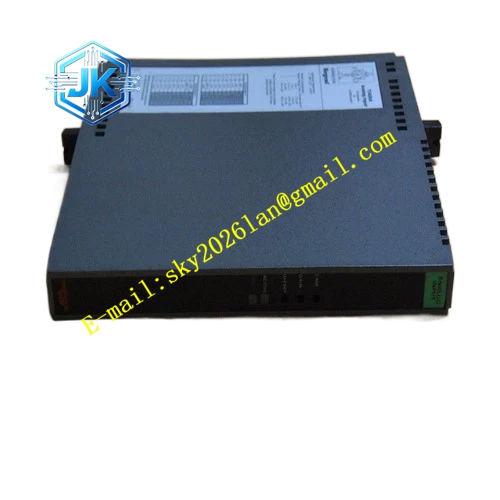

ICS Triplex T8423
技术规格
- 供电：背板 20‑32VDC，现场回路 24VDC
- I/O 通道：32 路，软件组态配置 DI 或者 DO
- DO 单通道输出电流：0.5A
- DI 导通阈值：18VDC
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 隔离耐压：1500VAC
- 防护等级：IP20
- 尺寸：344mm × 39mm × 269mm
- 重量：1.4kg
功能特点
- 32 路通道软件灵活切换 DI 输入、DO 输出，单块卡件混合输入输出点位
- 通道内部三重硬件表决，单支路故障不造成误输入、误输出
- 完整回路诊断，检测接线开路、短路、负载失效故障
- 每通道对应面板 LED 指示灯，直观显示通道通断与故障状态
- 板载 SOE 事件记录，时间分辨率 1ms，记录信号跳变、故障事件
- 支持热插拔在线更换模块，冗余完整工况下其余通道正常工作
应用场景 中小型化工装置 ESD 系统；燃气场站 FGS 火气系统；中小型反应釜安全联锁；油气阀室安全控制系统。
性能参数 故障诊断覆盖率 96%，SIL3 安全完整性等级，TÜV 认证。
材质构成 镀锌钢制外壳；FR‑4 阻燃多层 PCB；镀金高密度背板连接器；阻燃 PC 塑料前面板；光电隔离与功率驱动器件。
结构特征 Trusted 机架横插卡件；前面板 LED 阵列、解锁卡扣；后部三重冗余 Trinet 背板连接器；两侧导向定位滑轨，机械防呆设计。
工作原理 配置 DI 模式时，现场开关信号经过光电隔离转换，三路并行采集，模块内部三取二表决，有效状态通过背板总线传输处理器；配置 DO 模式时，接收处理器表决完成的控制指令，模块内部再次硬件三取二校验，校验通过之后驱动功率输出电路输出 24VDC 驱动现场负载；板载监测电路持续采集通道电压电流，识别接线故障，故障信息上报系统。
安装要求
- 安装 T8151 背板通用 I/O 插槽，禁止占用 CPU 专用槽位。
- 拆装全程佩戴防静电手环。
- 现场线缆屏蔽层机柜侧单点接地。
- 机柜保证散热，模块上下预留散热间隙。
- 对准导向槽平稳推入插槽，卡扣完全锁紧。
使用注意事项
- 防爆危险区域现场设备回路必须配置本安安全栅，模块本体无防爆资质。
- DO 输出负载不可超过单通道 0.5A 额定电流，防止烧毁输出回路。
- 修改 DI/DO 组态配置完成后，下载程序必须执行完整功能测试。
- 回路故障报警禁止屏蔽，优先排查外部接线与现场负载。
- 禁止带电插拔外部 I/O 现场接线端子。
