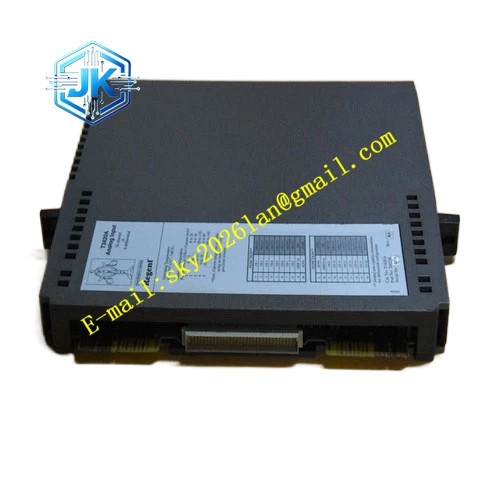

ICS Triplex T8314
技术规格
- 型号：T8314
- 模块类型：Trusted扩展器接口模块
- 制造商：ICS Triplex / Rockwell Automation
- 产品系列：ICS Regent控制系统
- 尺寸：14.5厘米×30厘米×4.5厘米
- 重量：2.34千克
- 通信服务：以太网路由器功能
- 工作电压：24伏直流（系统供电）
- 功耗：约12瓦
- 冷却方式：机架内自然气流
- 系统兼容性：ICS Triplex Trusted控制系统
- 原产地：美国
功能特点
- 可扩展设计，连接额外输入输出机架实现系统无缝扩展
- 安全通信，快速、带错误检查的数据交换确保可靠性
- 诊断能力，实时监测连接与状态，支持预测性维护
- 易于集成，直接设置减少停机时间并简化扩展
- 耐用性， withstand 严苛工业条件同时保持可靠性能
- 支持热插拔维护
应用场景
- 石油天然气分布式控制系统
- 发电设备控制平台
- 工业自动化控制柜
- 过程安全系统
- 需要可扩展控制系统的制造业
性能参数
- 12瓦低功耗设计，降低系统热负荷
- 自然对流冷却，无需额外风扇
- 与Trusted系统架构无缝集成
- 支持额外传感器与设备接入
- 保持系统扩展后的可靠性
材质构成
- 工业级铝制外壳，提供散热与电磁屏蔽
- 钢制结构件，确保机械强度
- 阻燃型电路板基材
- 工业级连接器，确保可靠接触
- 表面防护涂层，适应工业环境
结构特征
- 14.5×30×4.5厘米紧凑外形
- 2.34千克重量，便于机架安装
- 前面板配备状态指示灯
- 标准机架安装接口
- 模块化设计，支持热插拔
工作原理 T8314模块安装在扩展机架中，作为扩展器接口适配器，在控制器机架与扩展机架之间路由数据信号。它管理控制器机架背板与扩展机架处理器之间的通信，确保数据在分布式机架间保持完整性与确定性。模块的以太网路由器功能支持通过网络进行远程诊断与配置。
安装要求
- 安装于ICS Triplex Trusted系统指定机架插槽
- 确保机架供电满足24伏直流要求
- 使用指定扩展总线电缆连接控制器与扩展机架
- 确保模块完全插入背板连接器
- 留出足够空间便于自然对流冷却
使用注意事项
- 安装前确认系统电源符合规格
- 处理模块时采取防静电措施
- 定期检查指示灯与系统诊断状态
- 在清洁、通风良好的控制柜内运行
- 更换模块时遵循现场安全指南
