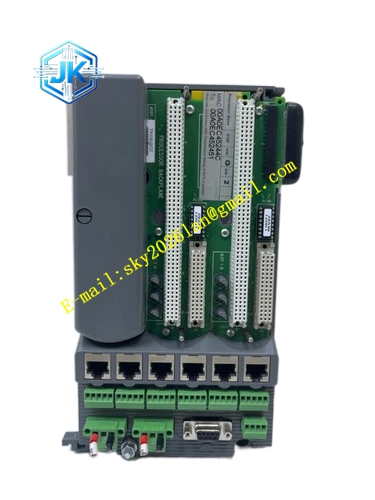

ICS Triplex T8111
技术规格： 处理器架构采用三重模块冗余设计，三个独立处理器并行运行；处理器主频为33MHz；用户应用程序存储采用8MB闪存；随机存取内存为16MB DRAM；非易失性数据存储采用256KB电池备份NVRAM；通信接口配备双以太网端口，速率为100Mbps，以及一个串行维护端口；供电电压为24V DC；典型功耗为10W；工作温度范围为0℃至+60℃；存储温度范围为-40℃至+85℃；模块尺寸为186mm×40mm×130mm；重量为0.4kg。
功能特点： 采用完整的三重模块冗余架构，三个独立处理器同时执行相同控制逻辑，通过表决机制确保输出结果的正确性；具备在线模块测试功能，能够自动检测故障并隔离故障组件；双以太网端口提供冗余通信路径，确保数据传输的可靠性；串行维护端口支持本地诊断和程序维护；紧凑的模块化设计支持热插拔功能，允许在系统运行状态下更换模块而不中断控制过程；全面的自诊断功能持续监测系统健康状态。
应用场景： 石油化工装置的安全仪表系统；天然气处理厂的紧急停车系统；火力发电厂的汽轮机保护系统；核电站的安全相关控制系统；海上石油平台的关键过程控制；大型制造企业的安全联锁系统；任何需要SIL 3安全完整性等级的高可靠性控制场合。
性能参数： 处理器主频33MHz，满足复杂安全逻辑的快速执行需求；内存配置充足，支持大规模控制程序的运行；双以太网端口提供100Mbps通信速率，支持实时数据交换；串行端口支持维护人员本地接入进行诊断和配置；模块功耗控制在10W以内，发热量低，有利于机柜内温度控制；宽温工作范围确保在各类工业环境中稳定运行。
材质构成： 模块外壳采用工业级阻燃塑料材质，具备优异的电气绝缘性能和机械强度；内部电路板采用多层PCB设计，关键信号走线采用差分对布局以抑制共模干扰；核心处理器采用工业级微处理器芯片，具备高可靠性和长寿命特性；存储器采用工业级闪存和DRAM芯片，数据保持能力强；连接器采用高密度镀金针脚，确保信号传输的可靠性和抗腐蚀能力。
结构特征： 标准插卡式模块结构，适用于ICS Triplex Trusted系列机架安装；前面板带状态指示灯，清晰显示电源状态、运行状态和故障状态；模块两侧带金属加固边框，增强插拔寿命和机械强度；背板连接器采用高密度设计，实现与机架背板的高速信号传输；模块顶部和底部带散热槽设计，促进空气对流散热；整体结构紧凑，适合高密度安装环境。
工作原理： 三个独立处理器同时接收相同的输入信号，并行执行相同的安全控制逻辑程序；每个处理器独立计算输出结果，三个结果通过硬件表决电路进行比较；当三个结果一致时，该结果作为系统输出；当其中一个处理器结果与其他两个不一致时，表决电路自动隔离该故障处理器的输出，以其他两个一致的结果作为系统输出，同时标记该处理器故障；处理器之间通过高速同步链路保持时钟同步和数据一致性，确保表决的准确性；自诊断电路持续监测每个处理器的运行状态、内存完整性和通信链路健康状态。
安装要求： 必须安装在ICS Triplex Trusted标准机架的指定处理器槽位中；机架必须可靠接地，接地电阻符合工业标准；安装前需确认机架电源已关闭或模块支持热插拔功能；模块插入槽位时需确保导轨对准，均匀用力推入直至完全到位；插入到位后拧紧固定螺钉，防止因振动导致模块松动；双以太网电缆应采用屏蔽双绞线，屏蔽层在机柜端单端接地；串行维护端口在不使用时应加盖防尘盖。
使用注意事项： 严禁在系统带电状态下进行不支持热插拔的模块更换操作；更换模块后必须确认新模块的固件版本与系统其他组件兼容；定期检查处理器模块的状态指示灯，发现异常状态应立即进行诊断；维护串行端口连接时，应使用专用诊断电缆，避免使用非标准电缆导致端口损坏；机柜内应保持良好的通风散热条件，避免多个高功耗模块紧密排列导致局部过热；在进行控制逻辑修改前，必须备份原有程序，并严格按照变更管理流程执行；处理器模块的电池应定期更换，确保NVRAM数据在断电情况下的保持能力。
