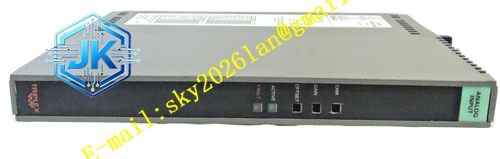

ICS Triplex T3481A
技术规格：
- 输出通道数： 16路保护输出
- 输出类型： 隔离电流吸收型输出，带差分电压反馈
- 现场电源： 24V DC（扩展范围12-80V DC）
- 电流吸收范围： 0-22mA（默认4-20mA）
- 负载能力： 0-1kΩ @ 20mA / 80V
- 刷新和建立时间： 250μs更新所有通道，<50μs建立时间
- 反馈精度： ±0.05%（0-5V范围）
- 电流精度： ±0.04%满量程
- 温漂： 25ppm/°C
- 隔离： 1kVrms通道对总线，通道对通道
- 在线校准： 零点/增益，30分钟周期，无扰动切换
- 诊断脉冲： 0.3mA，80μs，HART-0透明
- 机架电源： 5V 1.2A，3.3V 0.4A
- MTBF： 122万小时（Telcordia标准）
- 工作温度： -40°C至+75°C
- 尺寸： 3.2cm×26.5cm×36cm
- 重量： 1.82kg
功能特点：
- 16路保护输出，分为两组每组8路
- 250μs/16通道并行更新，比标准T3481快四倍，可直接集成到2ms Tricon任务中
- 每通道提供差分0-5V反馈引脚，用于定位器或变送器反馈，节省整个输入板卡插槽
- 在线”自动清零”功能：霍尔传感器每30分钟断开回路100μs，重新校准偏移和增益，同时保持SIL 3有效性
- 现场侧额定电压提升至80V DC，可承受48V DC总线加100%浪涌裕量
- 双冗余保护设计，确保单一故障不会导致误输出
- 支持故障容错操作，两个同类型模块可并联连接
- 可热更换
- 完整的输出电路自动测试
- 自动线路监测，检测开路和短路现场接线故障
- 现场与逻辑电路间最低2500V电气隔离
- TÜV认证，Risk Class 5等级
应用场景：
- 燃气轮机级间冷却阀控制
- 乙烯裂解炉引风挡板控制
- 毫秒级跳闸差压阀控制
- 需要命令和反馈在同一Tricon扫描内完成的快速控制回路
- 安全仪表系统中的最终元件控制
- 紧急停车系统
性能参数：
- 工作温度： -40°C至+75°C
- 刷新速率： 250μs全部16通道
- 建立时间： <50μs
- 电流精度： ±0.04%满量程
- 反馈精度： ±0.05%
- 温漂： 25ppm/°C
- MTBF： 122万小时
- 现场总线电压： 12-80V DC
- 能量吸收： 2J（感性负载）
材质构成：
- 工业级电子元件
- 双冗余保护电路
- 霍尔传感器（用于在线校准）
- 高可靠性输出驱动器件
- 耐用PCB结构
- 坚固金属外壳
结构特征：
- 细长型工业模块设计
- 前面板 comprehensive LED指示阵列
- 可从前方更换的保险丝
- 标准Regent机架安装
- 推入式端子，2.5mm²，可插拔
- 坚固的机械结构
工作原理： T3481A在T3481的双冗余保护设计基础上增加了快速回路功能。模块以250μs的周期并行更新所有16个通道，远快于标准模块。每个输出通道不仅提供电流吸收功能，还集成了差分电压反馈输入，可直接读取阀门定位器或变送器的反馈信号，实现控制命令和反馈在同一模块、同一扫描周期内完成。在线自动校准功能通过霍尔传感器定期断开输出回路进行零点/增益校准，整个过程仅100μs且对控制过程无扰动。
安装要求：
- 安装于Regent系统机架
- 提供24V DC现场电源（或根据应用选择12-80V DC范围）
- 确保负载电阻和电流在额定范围内
- 并联配置时，确保两个模块类型相同
- 利用反馈端子时，正确连接定位器或变送器的0-5V反馈信号
- 遵循高可靠性系统的接地规范
使用注意事项：
- 利用快速刷新功能时，确保控制器扫描周期与模块刷新速率匹配
- 定期检查在线校准状态，确保校准周期正常执行
- 监控前面板指示灯，及时处理负载/保险丝故障
- 使用反馈功能时，确保反馈信号在0-5V范围内
- 并联配置可实现故障容错，但需确保正确接线
- 遵循安全系统的维护和测试程序
