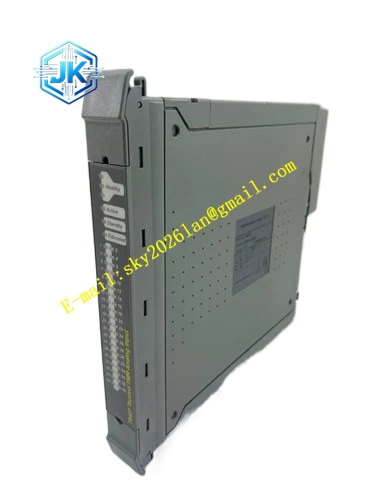

ICS Triplex T3480
技术规格：
- 输出通道数： 6路模拟输出
- 输出范围： 4-20mA
- 数据范围： 0-4095
- 分辨率： 12位（1/4096）
- 精度： 0.05%满量程@25°C
- 温漂： ±50ppm/°C
- 负载电阻： 0-400Ω
- 建立时间： 0.1ms（达到0.1%满量程）
- 外部电源： 24V DC ±10%，0.5A
- Safetybus功耗： 0.8负载单元
- 隔离： 最低2500V（现场接线与控制逻辑间）
- 尺寸： 高320mm×宽32mm×深257mm（12.6″×1.27″×10.12″）
- 重量： 1.6kg（3.5磅）
- 散热： 14W（47 BTU/h）
功能特点：
- 6路受保护的4-20mA模拟输出
- 12位高分辨率D/A转换
- 高精度输出，精度达0.05%满量程
- 快速建立时间，仅0.1ms
- 高电气隔离，最低2500V
- 保护架构设计，防止误输出
- 宽负载电阻范围（0-400Ω）
应用场景：
- 安全关键型过程控制
- 阀门定位器精确控制
- 变频器给定信号
- 需要高精度模拟输出的工业过程
- 涡轮机械控制
性能参数：
- 工作温度： 0°C至+60°C（32°F至140°F）
- 存储温度： -40°C至+85°C（-40°F至185°F）
- 工作湿度： 0至95%相对湿度，无冷凝
- 抗振动： 10-55Hz，±0.15mm
- 抗冲击： 15g，半正弦波，11ms
- 精度： 0.05%满量程@25°C
- 温漂： ±50ppm/°C
材质构成：
- 工业级电子元件
- 高精度12位D/A转换器
- 隔离保护器件
- 坚固金属外壳
结构特征：
- 细长型工业模块设计
- 前面板状态指示灯
- 标准Regent机架安装
- 坚固的机械结构，适应恶劣环境
工作原理： T3480接收来自控制器的数字控制命令，通过12位D/A转换器生成精确的4-20mA模拟电流信号。模块的保护设计确保在内部故障情况下，输出不会被驱动至危险状态。高隔离电压保护了控制逻辑免受现场侧电气瞬变的影响。快速建立时间使模块能够响应高速控制需求。
安装要求：
- 安装于Regent系统机架
- 提供24V DC外部电源
- 确保负载电阻在0-400Ω范围内
- 遵循模拟信号屏蔽和接地规范
- 保证机柜内通风良好，散热充足
使用注意事项：
- 确保外部24V DC电源容量充足（0.5A）
- 负载电阻不得超过400Ω上限
- 注意模块散热（14W），确保机柜通风
- 定期检查输出精度和温漂特性
- 在振动环境中确保模块牢固安装
