描述

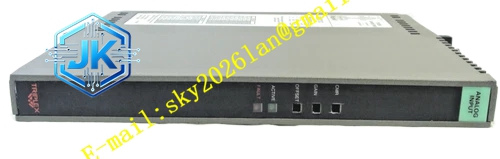

ICS Triplex T3420A
技术规格：
-
系统兼容性： 专为ICS Triplex Regent控制系列设计
-
输入通道数： 最多16个现场模拟信号通道
-
输入信号类型： 电压或电流模拟信号（典型配置为4-20mA或0-10V）
-
分辨率： 16位ADC
-
精度： ±0.1%满量程（典型值），部分资料提及±0.05%满量程
-
采样率： 可配置，支持高速数据采集
-
供电电压： 24V DC（±10%），冗余输入
-
功耗： ≤5W（典型值），部分资料提及≤10W
-
隔离： 通道间及通道与逻辑电路间完全隔离，隔离电压1500V AC
-
尺寸： 141×125×47mm（部分资料为3.2×26.5×36cm）
-
重量： 0.8kg（部分资料为1.52kg）
功能特点：
-
集成高分辨率模数转换器，提供卓越的测量精度
-
原生支持Modbus RTU通信协议，便于与第三方PLC和HMI系统互操作
-
采用工业级元件构建，抗振动、耐温度波动和电磁干扰
-
支持多种模拟传感器接口，应用灵活性广泛
-
集成诊断功能和直观的软件工具，便于快速配置和故障排除
-
大型工业模块设计，确保稳固的机箱安装
应用场景：
-
石油和天然气生产设施
-
化学加工厂
-
发电站
-
安全仪表系统
-
需要高速监测涡轮机和压缩机参数的回路
-
实时PID控制回路
性能参数：
-
工作温度： 0°C至+60°C（部分资料提及-40°C至+70°C）
-
存储温度： -40°C至+85°C（部分资料提及-50°C至+85°C）
-
湿度： 5%至95%相对湿度，无冷凝
-
响应时间： ≤1ms（高速应用），部分资料提及<2ms
-
更新速率： 足够支持实时过程监测
-
认证： CE、UL、CSA认证，RoHS合规
材质构成：
-
工业级电子元件
-
高分辨率ADC转换器
-
耐用PCB结构
-
工业级金属外壳
结构特征：
-
模块化Triplex机架安装设计
-
前面板LED状态指示灯，显示模块状态、通道诊断和错误检测
-
大型格式工业模块，适合安全机箱安装
-
冗余电源输入设计
工作原理： T3420A通过16个独立通道接收来自现场传感器的模拟信号（电流或电压），利用内置的高分辨率16位ADC将模拟信号转换为数字数据。转换后的数据通过Modbus RTU协议传输至主控制器或SCADA系统。模块的隔离设计防止了接地回路和电气瞬变对系统的影响。
安装要求：
-
标准Triplex机架安装
-
确保24V DC电源稳定
-
遵循工业机柜安装最佳实践
-
保证足够的通风空间
使用注意事项：
-
安装前确认供电电压在允许范围内
-
确保所有传感器信号在模块额定输入范围内
-
定期验证ADC精度和校准状态
-
遵循ESD防护程序进行模块处理
-
避免在超出温度范围的环境中使用
