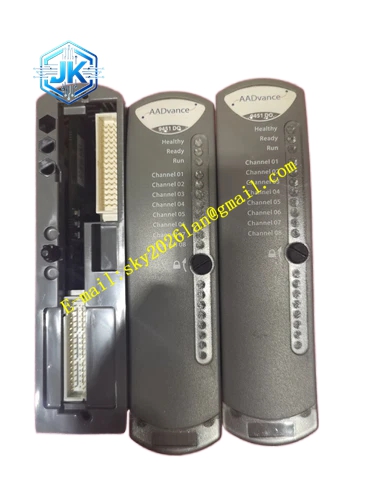

ICS Triplex T3310

ICS Triplex T3310

产品简介 T3310 是 Regent 系列通用双向数字 I/O 收发模块，16 路通道软件可自由配置为数字输入 DI 或者数字输出 DO，单块卡件同时兼顾信号采集与输出驱动，适配点位分散的安全联锁场景，遵循 TMR 三模冗余架构，取得 TÜV SIL3 安全认证。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

ICS Triplex T3310

技术规格

  • 供电：背板 24VDC，现场回路 20‑32VDC
  • I/O 通道：16 路，每路软件配置 DI/DO
  • 冗余架构：3‑2‑0 TMR 三重硬件表决
  • 工作温度：‑20℃ ~ +60℃
  • 存储温度：‑40℃ ~ +85℃
  • 防护等级：IP20
  • 尺寸：330mm × 33mm × 255mm
  • 重量：1.26kg
  • 认证：IEC61508 SIL‑3，TÜV 认证

功能特点

  1. 16 通道软件灵活配置 DI 输入或者 DO 输出，单卡混合输入输出点位
  2. 硬件级三取二表决，单通道内部支路故障，模块整体继续正常工作
  3. 完整线路诊断，检测接线开路、短路、负载故障
  4. 每通道独立 LED 状态指示，直观查看通道运行状态
  5. SOE 事件记录 1ms 时间分辨率，记录信号变化、故障事件
  6. 支持热插拔在线更换模块，系统无需停机。

应用场景 中小型装置 ESD 紧急停车系统；阀门电磁阀驱动、现场开关信号混合采集；燃气场站 FGS 火灾气体安全系统；化工小型反应装置安全联锁。

性能参数 DO 输出单通道最大电流 0.5A；DI 输入导通阈值 18VDC；隔离耐压 1500VAC；故障诊断覆盖率 97%。

材质构成 镀锌冷轧钢板外壳；多层 FR‑4 工业 PCB；镀金 DIN41612 连接器；阻燃 PC 塑料面板。

结构特征 3U 机架插卡式模块，适配 T3151 背板 I/O 插槽；前面板 16 颗通道状态 LED、电源故障指示灯、解锁拨扣；后部三重冗余背板连接器。

工作原理 配置为 DI 时，现场开关信号光电隔离转换，经三重总线上传控制器三取二表决；配置为 DO 时，接收控制器表决完成的输出指令，经过隔离功率驱动电路输出 24VDC 驱动电磁阀、继电器；模块内部持续监测每一路通道电压电流，识别线路故障，故障信息上传控制系统。

安装要求

  1. 插入 T3151 背板通用 I/O 插槽，严禁占用 CPU 专用槽位。
  2. 拆装模块佩戴防静电手环释放静电。
  3. 现场线缆屏蔽层机柜侧单点接地。
  4. 机柜保证散热，模块上下预留散热间隙。
  5. 插卡对准导向槽平稳推入，卡扣完全锁紧。

使用注意事项

  1. 防爆区域现场设备必须配置本安安全栅，模块本体不防爆。
  2. DO 输出负载电流不能超过单通道额定上限，防止烧毁输出通道。
  3. 通道故障报警不能直接屏蔽，优先排查外部接线、负载设备。
  4. 组态软件修改 DI/DO 配置之后，必须完整下载并做功能测试。
  5. 禁止带电插拔外部 I/O 接线端子。
