描述

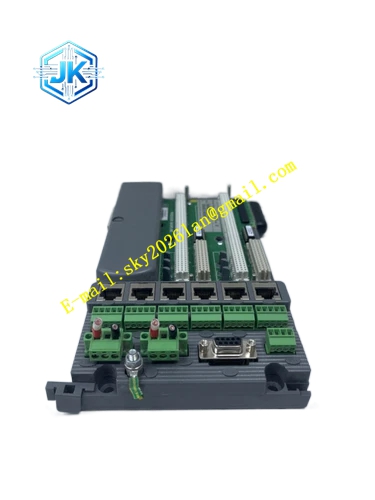

ICS Triplex T3160
技术规格
- 供电：背板 24VDC 供电
- 通信介质：多模光纤，CLASS1 激光等级
- 总线类型：TMR 三重 IMB 模块总线
- 最大通信距离：2000 米（多模光纤）
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：330mm × 33mm × 255mm
- 重量：1.12kg
功能特点
- 三重独立光纤通道，完整传输 TMR 三支路数据，维持三取二冗余架构
- 光纤传输彻底隔离电气干扰，消除地环路电位差造成的信号错误
- 前面板 TX/RX 光纤状态 LED，直观显示每一路光纤收发状态
- 内置光功率检测，光纤断线、光衰过大直接上报系统故障报警
- 支持热插拔，模块故障更换，不中断其余机架安全控制运行
- 符合 CLASS1 激光安全标准，光纤接口避免直视激光发射口。
应用场景 厂区分散布置 SIS 机柜远距离互联、大型化工装置多机组安全系统扩展、油气工厂分布式安全仪表系统，需要长距离 TMR 总线通信场合。
性能参数 总线通信速率 2Mbps，故障诊断覆盖率 95%，SIL3 安全等级。
材质构成 镀锌钢板金属外壳；FR‑4 多层 PCB；镀金背板连接器；光纤 SC 接口；阻燃塑料前面板。
结构特征 3U 插卡式机架模块，横向插入 T3151 背板插槽；前面板配置 SC 光纤收发接口、状态 LED 指示灯、解锁卡扣；后部 DIN41612 背板连接器。
工作原理 本地 TMR 三重并行电信号送入 T3160，转换为三路独立光信号通过光纤发送至远端 T3160 模块；远端模块把光信号还原为电信号接入远端背板 IMB 总线，实现两套机架之间完整 TMR 三通道数据互通；模块实时监测三路光收发功率，光纤断裂、损耗超标立刻产生故障告警。
安装要求
- 插入 T3151 背板 I/O 插槽，禁止使用 CPU 专用槽位。
- 拆装模块佩戴防静电手环接地。
- 光纤使用原厂匹配多模光纤，SC 接头清洁，端面保持洁净无油污灰尘。
- 光纤弯曲半径不小于 30mm，禁止硬折光纤线缆。
- 机柜保证散热通风。
- 机架接地可靠接入仪表保护地。
使用注意事项
- 禁止眼睛直视光纤发射口激光，避免眼部损伤。
- 光纤接头脏污使用专用光纤清洁纸擦拭，禁止手摸光纤端面。
- 光纤线缆远离大功率动力电缆，避免机械挤压。
- 光纤链路报警不可屏蔽，必须排查光纤断裂、接头脏污问题。
- 禁止混用单模光纤，本模块仅适配多模光纤。
