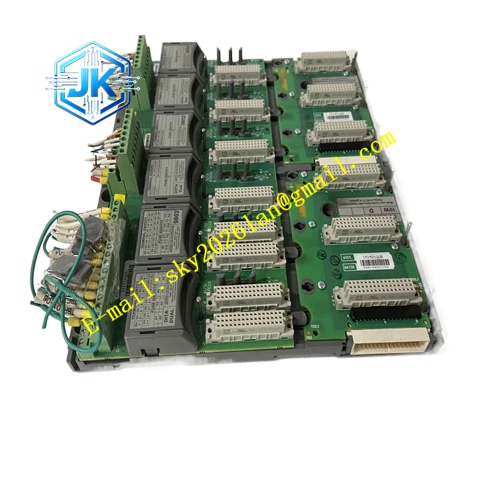

ICS Triplex 9851
技术规格
- 组件类型：数字输出终端组件
- 输出通道数：8通道
- 配置方式：单工（Simplex）
- 信号类型：数字输出
- 输出电压：24V DC或48V DC
- 输出电流：每通道2A
- 响应时间：小于1ms
- 现场电源保险丝：10A（每路现场电源）
- 导线规格：最大1.31mm²（16 AWG）
- 剥线长度：6mm
- 支持模块：一块T9451数字输出模块
- 工作温度范围：0℃至+60℃（或-40℃至+70℃，视版本）
- 存储温度范围：-40℃至+85℃
- 湿度：5%至95%无凝露
- 尺寸：132mm×42mm（高×宽）
- 重量：约133g（5oz）
- 认证：CE、UL、CSA
功能特点
- 8路数字输出通道，适用于驱动电磁阀、继电器等执行元件
- 单工配置，适用于非冗余应用
- 现场电源带10A保险丝保护，防止短路损坏
- 紧凑型设计，节省安装空间
- 与T9451数字输出模块直接配套
- 接线端子支持标准工业导线规格
应用场景
- 一般工业设备的开关控制
- 非安全关键型数字信号输出
- 指示灯与报警器的驱动
- 辅助系统的数字量控制
- 成本敏感型项目的输出接口
性能参数
- 输出电压：24V DC或48V DC
- 输出电流：2A每通道
- 响应时间：小于1ms
- 振动：5g至20g，10Hz至500Hz
- 冲击：15g，11ms
材质构成
- 外壳采用工业级塑料或金属材质
- 接线端子为铜合金镀镍或镀金材质
- 内部PCB采用FR-4阻燃基材
- 保险丝座符合UL安全标准
结构特征
- 紧凑型尺寸，132mm×42mm
- 前面板带8组接线端子与模块连接器
- 编码销配置防止误插
- 面板安装或DIN导轨安装
工作原理 T9451数字输出模块输出的控制信号通过9851终端组件传送至现场执行元件。模块输出驱动电流经终端组件的接线端子流向负载（如电磁阀线圈），负载另一端接至现场电源负极或公共端。当模块输出导通时，负载得电动作；输出断开时，负载失电复位。
安装要求
- 安装在控制柜面板或DIN导轨上
- 现场电源需独立供给，与系统电源隔离
- 感性负载需并联续流二极管或RC吸收回路
- 接线端子按规定扭矩拧紧
使用注意事项
- 输出电流不得超过每通道2A的额定值
- 定期检查保险丝状态，发现熔断需查明原因
- 更换保险丝时使用同规格器件
- 严禁带电插拔Companion Slot电缆
