描述

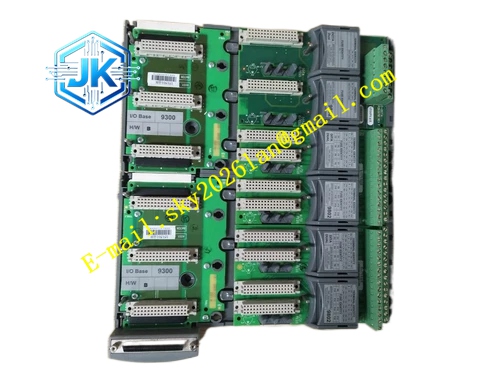

ICS Triplex 9831
技术规格
- 组件类型：模拟输入终端组件
- 输入通道数：16通道
- 配置方式：单工（Simplex）
- 信号类型：非隔离模拟输入
- 共地方式：通道共享公共地（Commoned）
- 电压范围：18V DC至32V DC（回路供电）
- 最大电流：0至24mA
- 通道负载电阻：135Ω±0.2%
- 输入测量电压分辨率：5mV，13位精度
- 通道保险丝：50mA、125V、T型（Littelfuse制造）
- 现场回路最大功耗：0.08W每回路（0.27 BTU/h）
- 工作温度范围：-40℃至+70℃
- 存储温度范围：-40℃至+85℃
- 尺寸：约17.5cm×15.4cm×8.6cm
- 重量：约1.2kg（或0.5kg，视具体版本）
- 认证：CE、UL
功能特点
- 16路模拟输入通道汇集，简化现场布线
- 单工配置，适用于非冗余或单路信号采集场合
- 通道保险丝保护，防止现场短路损坏后端模块
- 工业级金属外壳，坚固耐用，抗电磁干扰
- 与T9431/T9432模拟输入模块直接配套使用
- 接线端子支持最大1.31mm²（16 AWG）导线，剥线长度6mm
应用场景
- 温度、压力、流量变送器的信号接入
- 液位计与分析仪的模拟信号采集
- 单点测量或成本敏感型应用的模拟输入接口
- 实验室与测试设备的信号调理前端
- 中小型工业过程的模拟量监测
性能参数
- 信号精度：取决于配套模拟输入模块，典型值为±0.05%量程
- 共模抑制比：120dB@60Hz
- 更新速率：100ms每通道
- 分辨率：16位（配套模块）
- 隔离特性：非隔离型，通道共地
材质构成
- 外壳采用工业级金属材质，表面防腐处理，提供良好的电磁屏蔽
- 接线端子为铜合金镀镍或镀金材质，抗氧化、导电性能优良
- 内部PCB采用FR-4阻燃基材，铜箔厚度符合工业标准
- 保险丝座采用耐高温塑料，符合UL安全标准
结构特征
- 紧凑型面板安装设计，尺寸约为17.5×15.4×8.6cm
- 前面板或侧面板带16组接线端子，每组对应一路输入
- 带编码销配置，防止与不兼容模块误插
- 通过专用Companion Slot电缆与模拟输入模块连接
工作原理 现场变送器输出的4-20mA电流信号或0-10V电压信号，通过9831终端组件的接线端子接入。信号经保险丝保护、负载电阻转换（电流转电压）后，通过Companion Slot电缆传送至T9431/T9432模拟输入模块进行A/D转换与处理。由于采用非隔离共地设计，现场设备与系统需共地，适用于接地良好的场合。
安装要求
- 安装在控制柜面板或DIN导轨上，确保牢固可靠
- 接线端子螺钉需按规定扭矩拧紧，防止松动导致接触电阻增大
- 信号电缆需采用屏蔽双绞线，屏蔽层在系统侧单端接地
- 与模拟输入模块之间的Companion Slot电缆长度需符合规范，避免信号衰减
使用注意事项
- 由于通道非隔离，现场设备必须良好接地，避免地电位差引起测量误差
- 更换保险丝时必须使用同规格（50mA、125V、T型）器件
- 定期检查接线端子紧固状态，防止因热胀冷缩或振动导致松动
- 严禁在通电状态下插拔Companion Slot电缆
