描述

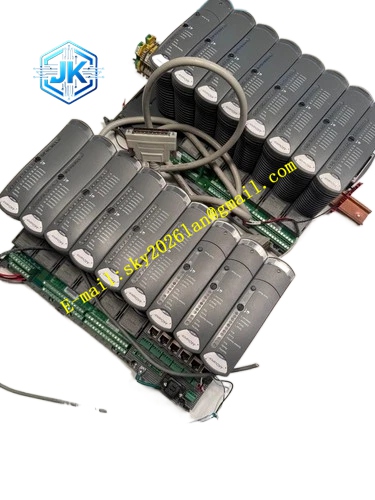

ICS Triplex 9451
技术规格
-
模块类型：数字量输出模块
-
输出通道数：64通道（具体配置视系统架构而定）
-
输出类型：继电器输出或固态输出（视子型号而定）
-
电压等级：最高125V DC/250V AC（继电器型）；24V至48V DC（固态型）
-
系统架构：TMR三重模块冗余
-
表决机制：2oo3（三取二）表决
-
诊断覆盖：内置自测试、交叉通道比较与输出反馈监测
-
背板接口：专用TMR总线，三路冗余数据通道
-
工作温度范围：-20℃至+70℃
-
防护等级：IP20
-
安装方式：插入T9400机箱，通过导向背板连接器安装
功能特点
-
三重冗余输出通道，每组输出采用2oo3表决，确保故障安全
-
内置输出反馈监测，实时验证输出状态与指令的一致性
-
高诊断覆盖率，通过自测试与交叉比较检测潜在故障
-
前面板LED指示每通道的激活状态、故障状态与表决状态
-
支持热插拔，可在系统运行状态下更换故障模块
-
与T9851/T9852/T9892系列终端组件配合使用，实现灵活的现场接线
应用场景
-
紧急停车阀（ESDV）的驱动控制
-
消防泵与喷淋系统的启停控制
-
压缩机与透平机械的联锁停机
-
化工反应釜的进料切断阀控制
-
油气平台的火气系统联动输出
性能参数
-
安全完整性等级：IEC 61508 SIL3
-
输出响应时间：小于10ms
-
输出驱动能力：视具体负载类型与电压等级而定
-
绝缘耐压：1500Vrms（通道间及通道对地）
-
功耗：视负载与输出通道数而定
材质构成
-
外壳采用高强度阻燃工程塑料，符合工业防火标准
-
内部PCB为多层FR-4基材，高电流路径采用厚铜箔设计
-
继电器型输出采用工业级功率继电器，触点容量大、寿命长
-
固态输出采用高可靠性MOSFET或IGBT功率器件
结构特征
-
标准模块化尺寸，与Trusted T9400机箱完美适配
-
前面板带多色LED状态指示灯，直观显示通道与模块状态
-
背板连接器采用高密针脚设计，确保信号完整性与可靠性
-
通过终端组件实现现场接线，便于维护与检修
工作原理 模块通过TMR背板总线接收来自三重冗余主处理器的输出指令。内部三路独立的输出通道同时接收指令并执行输出动作。输出状态通过反馈电路实时监测，并与指令值进行交叉比较。当三路输出中至少两路状态一致时，该状态被确认为有效输出；若某一路出现偏差，系统将其标记为故障并报警，同时继续由正常通道维持输出，确保控制连续性。
安装要求
-
必须安装在符合IP等级的Trusted系统机箱内
-
输出电缆需根据负载类型选择合适截面积，确保载流量满足要求
-
感性负载（如电磁阀、继电器线圈）需并联续流二极管或RC吸收回路
-
模块插入机架时需对准导向轨，推入直至锁定
使用注意事项
-
严禁带电插拔模块，操作前必须确认系统处于安全状态
-
定期检查输出终端组件的接线端子，防止因振动或氧化导致接触不良
-
继电器型输出的触点寿命有限，需根据操作频次定期评估更换周期
-
输出短路或过载将触发模块保护，排除故障后方可复位
