描述

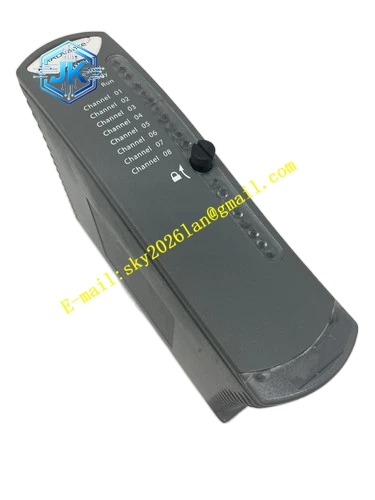

ICS Triplex 9402
技术规格
- 模块类型：数字量输入模块
- 输入通道数：16通道
- 输入信号类型：干接点或24V DC湿接点
- 供电电压：冗余24V DC（标称），范围18V DC至32V DC
- 信号隔离：每通道独立的信号与电源隔离电路
- 数据输入电压：+24V DC
- 输入电压测量精度：±0.5V
- 模块功耗：2.2W
- 通道功耗：0.11W每通道
- 模块散热：2.2W
- 通道间及通道对机壳隔离耐压：±1.5kV DC
- 工作温度范围：-20℃至+60℃
- 存储温度范围：-25℃至+70℃
- 防护等级：IP20
- 安装方式：机架式安装于AADvance系统机箱
功能特点
- 16路独立隔离输入通道，每通道具备独立的信号与电源隔离电路
- 支持线路监测功能，通过AADvance Workbench配置5个可配置电压带与8种开关阈值
- 支持多种降级运行模式：1oo1D、1oo2D、2oo3D
- 集成看门狗电路，实时监测模块运行状态，故障时通过关机机制实现故障包容
- 冗余与容错能力：在双配置或TMR配置中，模块更换期间输入信号不中断
- 每通道状态通过前面板LED指示，同时可链接至应用变量在Workbench中查看
- 全面系统级与模块级诊断功能，生成清晰的故障指示，便于快速维护
应用场景
- 安全仪表系统（SIS）中的现场设备状态监测
- 紧急停车系统（ESD）的输入信号采集
- 火气监测系统中探测器与手动报警按钮的信号接入
- 化工反应釜的安全联锁信号输入
- 压缩机与泵组的运行状态监测
性能参数
- 安全完整性等级：IEC 61508 SIL3
- 安全精度限值：1%
- 采样更新间隔（无滤波）：5ms
- 事件分辨率：1ms
- 时间戳精度：5ms
- 扫描时间（单工配置）：0.924ms
- 输入电压分辨率：5mV，13位精度
材质构成
- 外壳采用非易燃塑料材质，符合工业防火标准
- 内部PCB为多层FR-4基材，关键信号线阻抗匹配设计
- 隔离器件采用高性能光耦或数字隔离器
- 接插件为工业级镀金连接器，抗氧化、耐腐蚀
结构特征
- 紧凑型设计，尺寸为166mm（高）×42mm（宽）×118mm（深）
- 重量约340g，便于安装与维护
- 前面板带RUN与ERROR状态LED及每通道状态指示灯
- 采用DIN导轨式机架安装，通过背板连接器与系统互联
工作原理 模块采用光耦隔离方式，将外部设备的数字信号与内部电路进行电气隔离，有效防止外部干扰影响系统稳定性。16个通道可同时采集多路数字信号，每通道可配置为常开（NO）或常闭（NC）模式。采集的信号经内部处理器处理后，转换为标准数据格式传送至PLC或控制器。在TMR配置中，三路冗余模块同时采集同一信号，通过表决机制确保数据的正确性。
安装要求
- 安装于AADvance系统专用机箱内，确保机箱接地良好
- 输入电缆采用屏蔽双绞线，屏蔽层在系统侧单端接地
- 供电电源需配置冗余24V DC电源，确保不间断供电
- 模块插入时需对准导轨，推入直至锁定机构卡紧
使用注意事项
- 严禁带电插拔模块，必须在系统断电或模块处于安全状态下操作
- 每路输入通道的保险丝为50mA、125V、T型（Littelfuse制造），更换时需使用同规格器件
- 定期通过Workbench软件查看诊断信息，关注通道失配或自测试失败告警
- 模块参数配置需由经过培训的技术人员操作，避免误配置导致系统行为异常
