描述

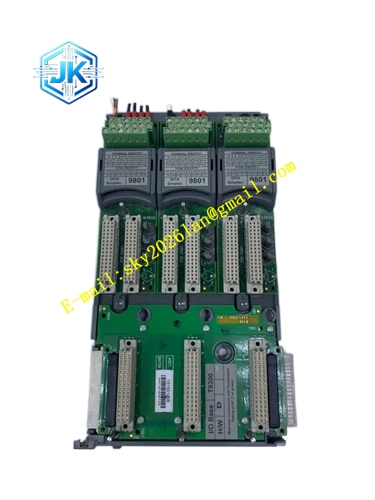

ICS Triplex 9300
技术规格：
- 品牌： ICS Triplex（罗克韦尔自动化旗下）
- 型号： 9300 / T9300
- 产品类型： Trusted TMR 处理器 / I/O 背板模块
- 系统兼容性： Trusted T8000 系列 SIS 安全仪表系统
- 安全认证： TÜV IEC 61508 SIL3
- CPU 速度： 100 MHz
- 内存： 128 MB RAM，128 MB 闪存
- I/O 点数： 最多 1,024 点
- 通信接口： 以太网、串行、USB
- 尺寸： 100 mm × 100 mm × 25 mm（模块）/ 483 mm × 43 mm × 260 mm（背板）
- 重量： 约 4.5 kg
- 输入电压： 115 或 230 VAC
- 输出电压： 24 V DC
- 输出电流： 30 A
- 效率： 92%
- MTBF： 100,000 小时
- 工作温度： 0°C 至 40°C
- 湿度范围： 5% 至 95% RH
功能特点：
- 内置三重独立 32 位 RISC 运算单元，整机背板三重冗余内部总线
- 统一采集 T8461C、T8451、T8310 等 I/O 模块信号并硬件表决
- 支持完整 IEC 61131-3 标准编程语言（梯形图、功能块、结构化文本）
- 配套 Trusted Workbench 软件下装逻辑、在线监控
- 毫秒级故障隔离，硬件级自诊断
- 实时检测 CPU、背板、I/O 回路、电源故障
- 带时间戳故障历史存储
- 可扩展架构支持多种 I/O 模块
- 内置诊断功能用于故障排除和故障隔离
应用场景：
- 紧急停车系统（ESD）核心控制器
- 火气检测与保护系统（F&G）
- 石油化工过程安全控制
- 电力行业安全仪表系统
- 天然气处理安全控制
- 海上石油平台控制系统
- 大型电站锅炉管理
性能参数：
- 处理器时钟频率：100 MHz
- I/O 容量：最多 1,024 点
- 平均无故障时间：100,000 小时
- 安全完整性等级：SIL3
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密连接器
- 金属外壳
结构特征： 9300 采用模块化设计，处理器模块可安装于 Trusted TMR 系统机架中，I/O 背板提供单插槽、双插槽和四插槽等多种配置。模块前面板配备状态指示灯，背面设有系统总线接口和 I/O 通道连接器。
工作原理： 9300 作为安全仪表系统的运算核心，通过三重独立处理器通道并行执行安全逻辑程序。三个通道各自采集 I/O 模块信号并独立运算，通过硬件三取二表决机制确定最终安全输出。当任一通道检测到故障时，系统自动隔离故障通道，由剩余两个通道继续执行安全功能，确保联锁动作的可靠性和及时性。
安装要求：
- 安装于 Trusted TMR 系统兼容机架内
- 确保机架供电稳定，符合系统电压要求
- 保持模块间适当间距以利于散热
- 遵循系统接线规范进行信号连接
使用注意事项：
- 安装前确认模块型号与系统配置一致
- 执行锁定/挂牌（LOTO）程序后再进行模块更换
- 定期检查模块状态指示灯，关注故障告警信息
- 备件应存放于干燥、防静电环境中
