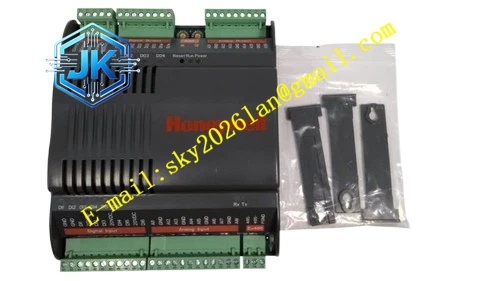

Honeywell TC-ODD321
技术规格 通道数量：32 路数字输出 输出类型：继电器接点输出 接点额定容量：24V DC / 120V AC，0.5A 背板总线：TDC3000 专用 LCN 总线子总线 供电：背板供电 工作温度：0℃ ~ +60℃ 防护等级：IP20，机柜内安装
功能特点 32 路独立继电器输出通道，通道状态面板指示灯指示。 支持通道开路、接点故障诊断。 接收 DCS 控制器逻辑指令，切换继电器接点通断。 上电自检继电器回路状态。 接点具备隔离能力，现场回路和 DCS 内部电气隔离。
应用场景 TDC3000 DCS 系统泵、风机启停控制 管道开关阀、切断阀继电器驱动回路 现场报警灯、蜂鸣器驱动 石化、炼油老装置存量 DCS 控制系统
性能参数 继电器机械寿命：100 万次通断 接点隔离电压 1500V AC 输出动作响应时间小于 10ms 通道故障单独上报，不影响其他通道
材质构成 FR4 阻燃 PCB 基板 阻燃塑料前面板 镀金背板金手指 微型信号继电器 端子排为阻燃尼龙材质
结构特征 TDC 机架标准插卡外形，适配 TDC3000 机架槽位。 前面板每通道对应状态 LED 灯。 背部金手指接入系统背板总线。 卡件侧边外接端子排，用于现场线缆接入。
工作原理 TDC 控制器经过控制逻辑运算，通过背板总线下发输出指令到 TC-ODD321 模块，模块驱动对应通道微型继电器线圈，继电器接点闭合或者断开，实现现场回路的导通与切断，以此控制现场设备动作；模块同步采集继电器反馈状态，判断接点是否正常动作。
安装要求 仅适配霍尼韦尔 TDC3000 系列原厂机架，不可用于其他系列 DCS。 机柜接地良好，接地电阻≤4Ω。 现场输出线缆分开布线，屏蔽线缆单点接地。 插拔模块前切断机架电源。
使用注意事项 继电器接点容量有限，不直接驱动大功率负载，负载前端增加中间继电器扩容。 感性负载必须并联吸收二极管或者阻容吸收器，保护继电器触点。 继电器属于消耗件，到达寿命周期定期更换备件。 带电插拔会造成继电器误动作，引发现场设备意外启停，严格禁止。
