描述

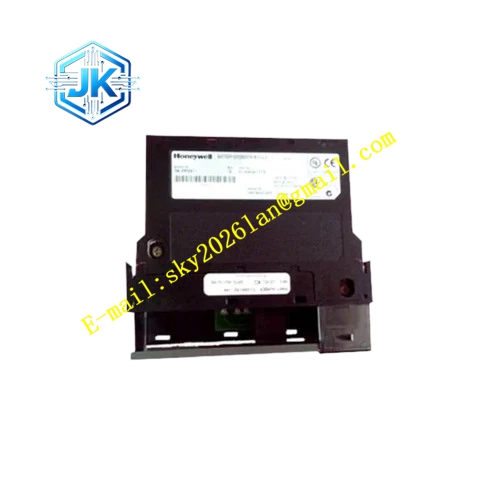

Honeywell TC-IAH16I
技术规格
- 通道数量：16 路模拟量输入
- 信号类型：4~20mA 直流电流信号
- 分辨率：16 位 ADC
- 通道隔离：2500Vac 全通道电气隔离
- 回路供电：24Vdc，每路 20mA 给两线制变送器供电
- 更新周期：20ms 全通道转换
- 工作温度：0℃~+60℃
- 背板接口：C200 I/O 机架总线
功能特点 每通道 2500Vac 全隔离，现场侧和系统侧完全电气分离。 每通道独立 24Vdc 回路供电，无需外部变送器电源。 通道断线诊断，变送器回路开路时触发通道故障报警。 数字滤波平滑采集数值，抑制现场电磁干扰。 板载 LED 指示卡件电源、通讯、整体故障状态。 过范围信号自动标识，上传控制器触发越限报警。 所有采集数据带 CRC 校验上传。
应用场景 化工厂强干扰环境变送器信号采集 海上平台高绝缘要求过程变量测量 爆炸危险区域旁柜内模拟量信号采集 老 C200 系统模拟输入卡隔离性能下降的替换 高精度温度、压力、流量信号监控回路
性能参数
- 转换精度：±0.1% 满量程
- 共模抑制比：90dB 以上
- 断线检测响应：小于 200ms
- 温漂：±25ppm/℃
- 通道间串扰：-70dB 以上
材质构成 FR4 低噪声 PCB 基板 16 位 ADC 芯片 通道隔离光耦阵列 精密金属膜采样电阻 TVS 浪涌保护二极管 镀金背板金手指 UL94 V0 阻燃塑料前面板
结构特征 标准欧卡尺寸，插入 C200 I/O 机架槽位 前部两排螺丝接线端子逐通道编号 隔离屏障分隔现场信号侧和背板逻辑侧 每通道独立隔离回路，通道之间无电气连通 前面板 LED 显示卡件运行和故障状态
工作原理 现场变送器接入输入端子后，板载 24Vdc 回路供电为变送器提供工作电源。4~20mA 电流信号经过采样电阻转换为电压信号，送入 16 位 ADC 转换为数字值。隔离光耦将现场侧信号和系统侧电路完全电气分离。板载逻辑判断回路阻抗，识别断线、短路故障。转换后的工程量值和故障标志打包为通讯帧，通过背板总线传入控制器。
安装要求 变送器线缆使用屏蔽双绞线，屏蔽层单端接地。 软件逐通道配置信号量程和工程单位。 模拟线缆和动力线缆分开线槽敷设，间距大于 20cm。 上电后逐通道校准零点和满度。 现场侧接线和系统侧回路保持安全距离。
使用注意事项 禁止接入交流高压到输入端子，高压会击穿通道隔离光耦。 变送器回路短路会触发卡件过流保护，排查故障后自动恢复。 隔离侧和系统侧之间的绝缘面不可落灰受潮，避免绝缘性能下降。 通道回路不可超过最大负载电阻，否则输出电流不足。
