描述

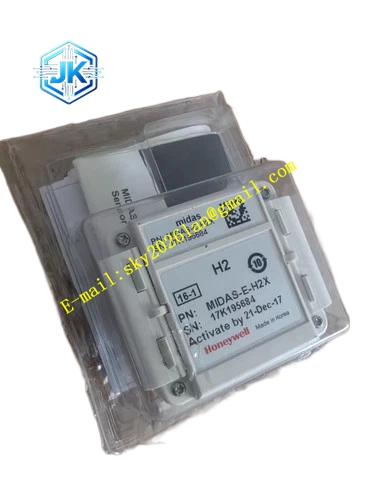

Honeywell MIDAS-E-H2X
技术规格
- 检测介质：氢气 H₂
- 测量量程：0~1000ppm
- 传感器原理：三电极电化学传感器
- 分辨率：5ppm
- 工作温度：0℃至 + 40℃
- 工作湿度：10%~90% RH 无结露
- 工作气压：90~110kPa
- 预期使用寿命：标准工况 24 个月
- 预热时间：≤10 分钟
功能特点 智能卡盒内置电子标定证书，MIDAS 主机自动读取校准参数。 t62.5 响应时间≤50 秒，快速捕捉氢气泄漏。 零点漂移、灵敏度漂移内置补偿算法。 卡盒自带寿命计时，到期主机自动提示更换。 支持现场快速插拔替换，无需拆卸主机管路。 兼容 MIDAS 标准吸气式采样主机。
应用场景 半导体制造车间氢气柜泄漏监测 氢燃料电池测试厂房气体监测 实验室氢气供气管道检测 储能氢能配套区域泄漏报警 MIDAS 氢气检测系统备件替换
性能参数
- 线性误差：≤±5% 读数
- 重复性误差：≤±5% 读数
- 零点温度系数：≤±0.17ppm/℃
- 灵敏度温度系数：≤±3% 读数 /℃
- 长期漂移：六个月灵敏度漂移≤±10% 读数
材质构成 阻燃 ABS 卡盒外壳 三电极电化学传感芯体 信号调理 PCB 电路板 存储标定数据的存储芯片 氟橡胶密封垫圈 气体导流通道
结构特征 标准化插拔式卡盒外形，适配 MIDAS 主机卡槽。 两端气体导流接口，匹配主机采样气路。 卡盒侧面识别触点，主机读取卡型号、标定信息。 密封垫圈隔绝外界湿气，保护传感芯体。
工作原理 采样气流从 MIDAS 主机进入卡盒内部气室，氢气分子扩散进入电化学传感电极，发生氧化还原反应，产生与氢气浓度成正比的微弱电流信号。调理电路放大信号，卡内存储芯片保存出厂标定曲线，主机读取曲线换算为浓度数值，浓度超标时主机触发报警。
安装要求 断电状态下打开 MIDAS 主机卡槽盖板，对齐导向槽插入卡盒，卡到位后锁紧卡扣。 确认采样管路通畅，无堵塞、无漏气。 上电等待 10 分钟预热完成，主机自动识别卡盒参数。 首次更换后执行一次冲击测试验证。
使用注意事项 卡盒储存环境温度控制在 5℃~25℃，储存期间避免阳光直射。 卡盒不可接触高浓度有机溶剂、酸性气体，会造成传感电极中毒。 采样气路必须过滤粉尘，粉尘堆积会堵塞扩散膜。 达到 24 个月使用期限必须更换，超期后检测精度持续劣化。
