描述

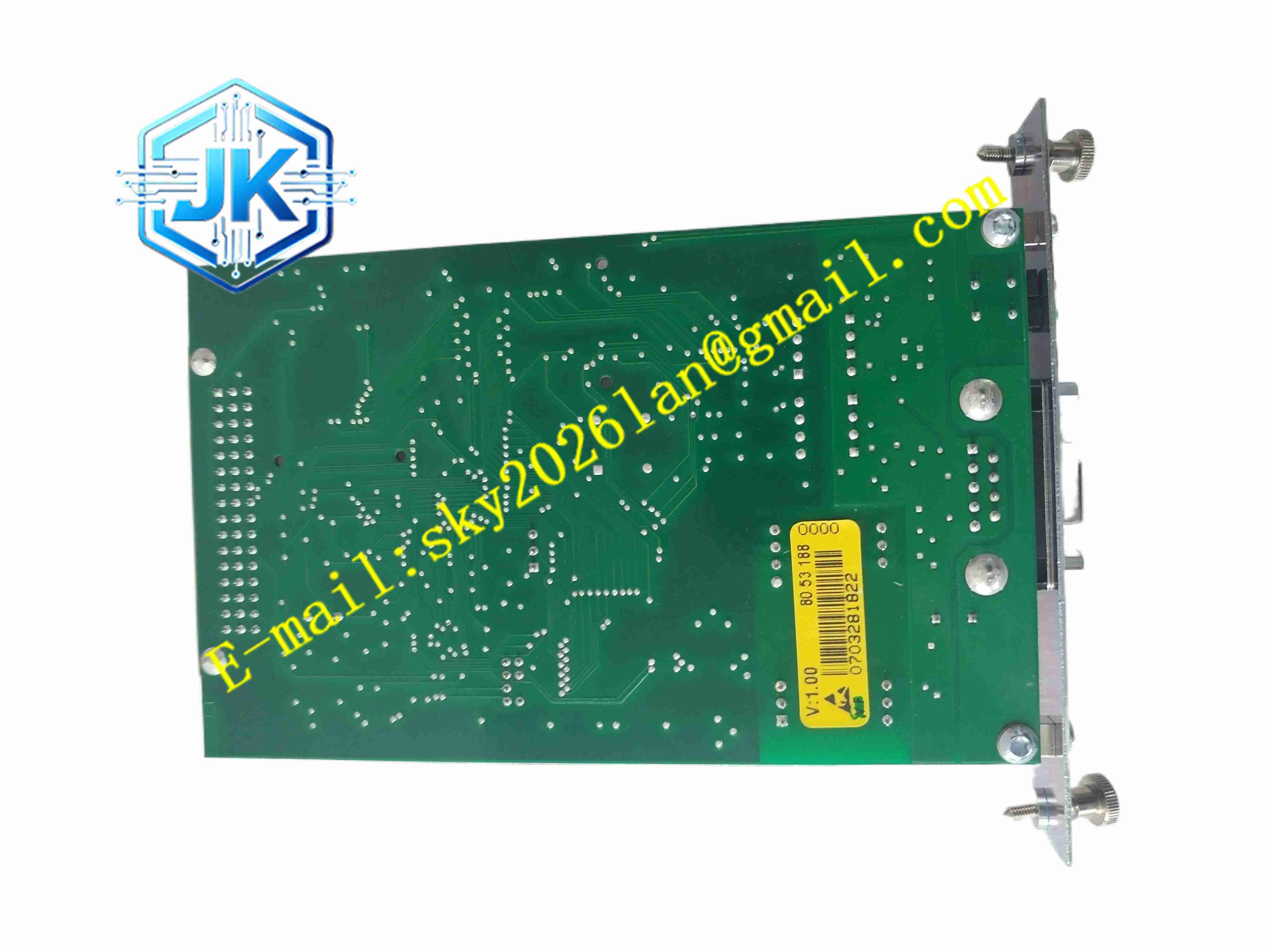

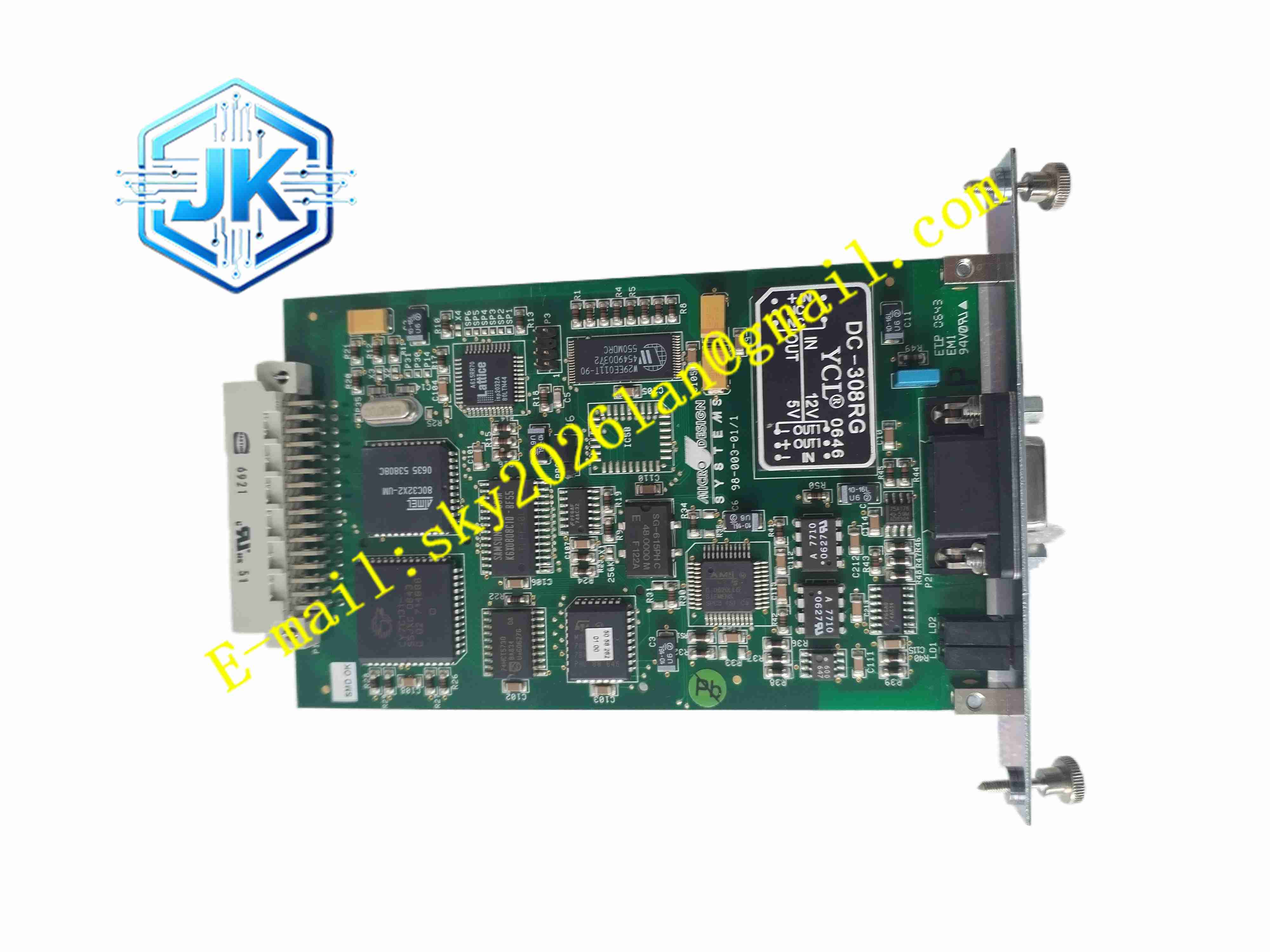

Honeywell MC2-440-10TVB-1-21
技术规格
- 产品类型：模拟量输入卡
- 通道数量：多通道 AI
- 输入信号：4~20mA、mV、热电偶、热电阻
- 输入精度：0.1% FS
- 采样周期：100ms
- 供电：机架背板 DC5V
- 隔离：通道组隔离
- 工作温度：0℃～+60℃
- 存储温度：-20℃～+70℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 安装形式：Eurocard 插卡式
功能特点
- 多通道模拟量信号采集
- 支持 4~20mA、mV、热电偶、热电阻
- 通道组光电隔离
- 通道断线短路诊断
- 前面板 LED 指示通道状态
- 热电偶冷端补偿
- RTD 三线制 / 四线制接入
- TPS 总线通讯
- 非易失存储通道配置
- 工业级宽温设计
应用场景
- 炼油厂 DCS 过程信号采集
- 石化装置温度压力流量采集
- 化工反应釜模拟量监控
- 电厂模拟量输入卡
- Honeywell TPS 系统 AI 卡件
材质构成
- 前面板：金属面板
- PCB 主板：FR4 玻纤电路板，三防涂覆
- 核心器件：多路 ADC、信号调理芯片
- 连接器：镀金欧式金手指
- 端子：螺丝紧固接线端子
- 无源元件：精密金属膜电阻、陶瓷电容
结构特征
- Eurocard 插卡结构，TPS 机架 I/O 槽
- 前面板通道 LED 与接线端子
- 板卡内部通道分组隔离
- 模拟电路远离数字干扰区
- 插拔锁紧机构
- 可拆卸端子排
工作原理 现场信号通过端子接入各通道，信号经滤波、程控放大后 ADC 采样为数字量。热电偶通道经冷端补偿，RTD 通道经恒流激励测量电阻。通道诊断电路监测回路状态。采样数据通过 TPS 总线上传控制站。LED 指示通道状态。
安装要求
- 断电插入 I/O 槽位
- 信号线屏蔽双绞线单点接地
- 信号与动力电缆分开
- 机架接地
- 温度 0℃～+60℃
- 工程软件配置通道类型与量程
使用注意事项
- 在线禁止带电插拔
- 信号类型与组态匹配
- 佩戴防静电手环
- 更换后软件验证通道
- 备件防静电防潮
- 定期校准精度
