描述

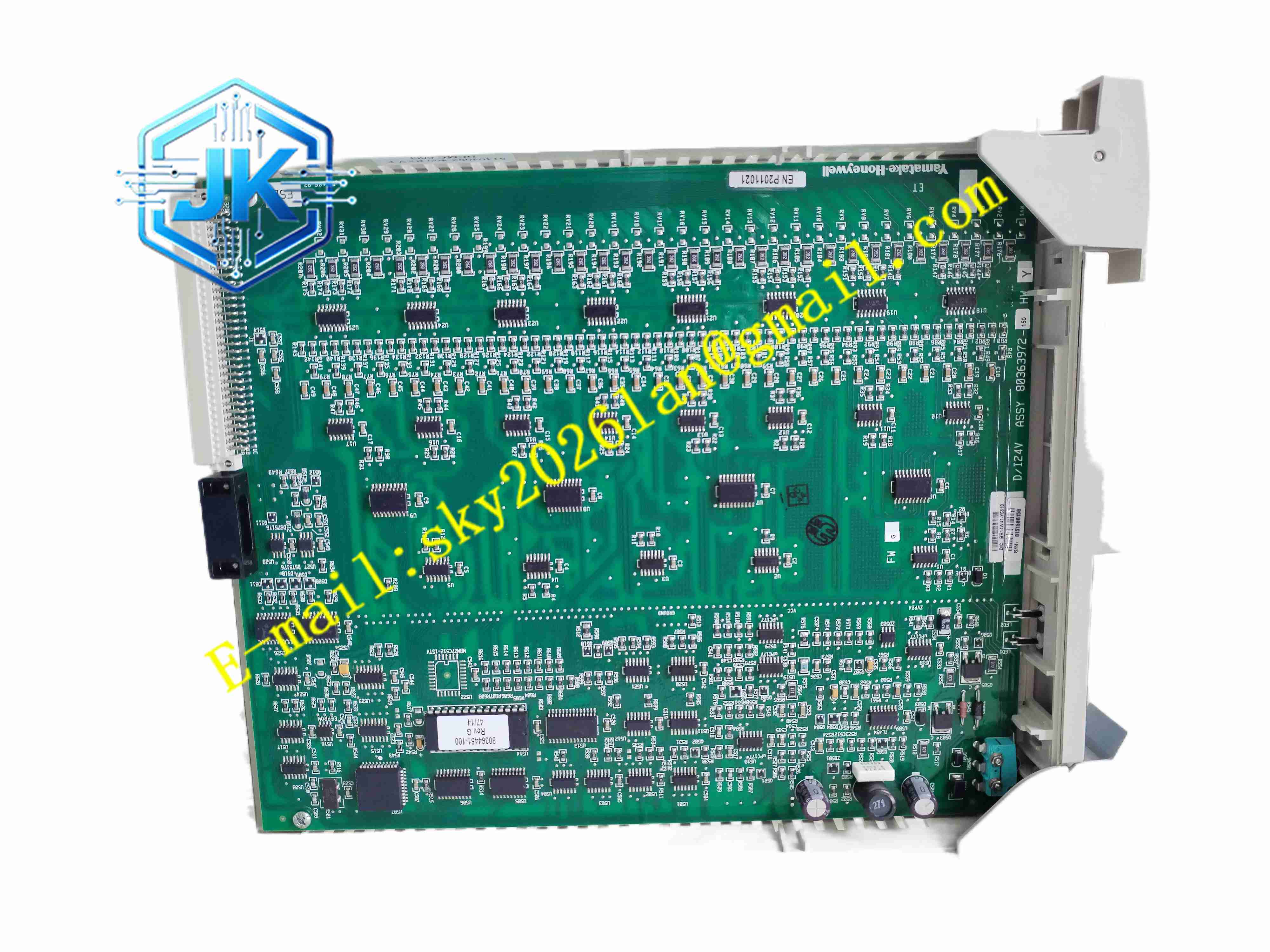

Honeywell MC-PDIY22 80363972-150
技术规格
品牌：Honeywell
型号：MC-PDIY22
部件号：80363972-150
产品类型：数字量输入处理器模块
所属系列：Process Manager I/O
通道数量：32 点
输入信号类型：24 V DC 数字量
安装方式：插入式机架安装
配套端子板：MC-TDIY22 51204160-175
兼容系统：Honeywell PKS C200/C300、TPS、PlantScape 等 DCS 系统
供电方式：由机架背板供电
信号转换：将现场开关状态转换为数字信号供控制器处理
通信方式：通过机架背板与控制器通信
产地：美国
净重：约 0.51 kg
功能特点
32 点 24 V DC 数字量输入
高精度信号采集
可靠性强，适合工业环境
支持远程编程和通道状态监控
与 MC-TDIY22 端子板配套使用
兼容多种霍尼韦尔 DCS 系统
模块化插拔结构，便于维护
体积小、重量轻，节省机架空间
具备保形涂层工艺，适应工业环境
支持系统在线诊断
应用场景
化工装置开关量信号采集
石油炼化过程控制
电力行业设备状态监测
电子制造生产线信号输入
航空航天测试系统
DCS 系统数字量输入扩展
PLC 系统替代升级
安全联锁系统状态采集
泵阀启停状态监控
报警开关信号接入
性能参数
通道数：32 点
输入电压：24 V DC
信号类型：数字量/开关量
安装方式：机架插入式
配套端子板：MC-TDIY22
兼容系统：PKS C200/C300、TPS、PlantScape
供电方式：背板供电
通信方式：机架背板总线
重量：约 0.51 kg
防护工艺：保形涂层
材质构成
工业级印制电路板
数字量输入检测电路
光耦隔离器件
机架连接器
保形涂层保护
状态指示电路
内部信号处理芯片
金属与塑料结构件
结构特征
标准 PM I/O 模块外形
正面设置状态指示灯
背面为机架连接器
与 MC-TDIY22 端子板通过电缆连接
模块尺寸紧凑
型号与部件号标识清晰
适合 10 槽或 13 槽机架安装
保形涂层覆盖关键电路
工作原理
MC-PDIY22 通过配套端子板 MC-TDIY22 接收现场 24 V DC 开关量信号，当现场开关、按钮、继电器触点或传感器触点闭合时，对应通道检测到高电平信号，模块内部电路将物理开关状态转换为数字信号，经背板总线传输至 C200/C300 等控制器进行逻辑处理。模块持续监测各通道状态，并通过状态指示灯反映运行情况，支持工程师站远程查看通道状态。
安装要求
安装在霍尼韦尔 C200/C300 等控制器机架指定槽位
确认机架电源正常
与 MC-TDIY22 端子板正确连接
确认系统组态中已配置该模块
插入机架时确认连接器对准
上电后检查模块状态指示灯
通过工程师站确认通道状态正常
保持机架通风良好
避免带电插拔模块
使用注意事项
仅用于 24 V DC 数字量信号输入
必须与配套端子板 MC- 配合使用
不得超出额定输入电压范围
接线前确认现场信号极性
定期检查模块状态指示灯
发现故障及时通过系统诊断排查
更换模块应使用同型号备件
保持模块清洁，防止粉尘和潮湿
具体参数以 Honeywell 官方技术手册和模块铭牌为准
