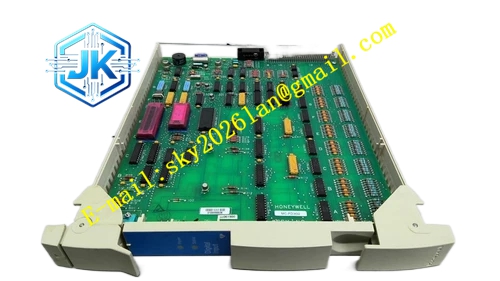

Honeywell MC-PDIX02
技术规格： 32 通道数字量输入；额定 24VDC 输入，输入范围 18~30VDC；支持干接点无源输入与源型 / 漏型有源输入；通道与系统背板之间 1500VAC 隔离；单通道典型输入电流 10mA；背板机架总线供电；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露；整板 conformal 三防涂层；具备通道断线诊断。
功能特点： 32 通道高密度设计，节省 I/O 机架槽位；光电隔离隔离现场低压开关回路和 DCS 背板总线；支持软件组态输入常开 / 常闭逻辑；实时诊断通道线路开路故障，报警上传操作站；面板 LED 指示灯显示模块电源、运行、通讯、故障状态；支持热插拔，在线更换模块不中断其他通道采集。
应用场景： 化工装置大量泵、阀门位置反馈集中采集；水处理开关量状态监测；电厂辅机普通开关信号采集；海上平台、 offshore 装置设备状态 DCS 采集。
性能参数： 光电隔离耐受瞬时浪涌；通道独立隔离，单通道线路故障不扩散；状态采集响应速度满足常规开关量报警时序；三防涂层抵抗高湿、盐雾、腐蚀性气体侵蚀。
材质构成： FR4 多层阻燃 PCB，整机三防涂覆；光电隔离芯片为工业宽温器件；背板金手指连接器镀金；面板灰色阻燃 PC；内部 ESD 保护二极管、限流电阻。
结构特征： C 系列机架立式 IOM 卡件；前端面板布置状态指示灯；两侧弹性锁定卡扣；背部连接器对接配套 DI IOTA 端子底座；防呆结构，模拟量 IOTA 底座不能装配。
工作原理： 现场 24VDC 有源开关或者干接点信号接入配套 IOTA 端子底座，信号经过底座调理后送入 MC-PDIX02；卡件内部光电器件将通断状态转换为背板可识别的数字电平；模块周期性把 32 路通道状态和诊断信息，通过 C 系列背板总线上传给 C300 控制器；同时监测回路电气特征，识别线路断线故障。
安装要求： 垂直安装于 C 系列 I/O 机架，搭配对应 DI IOTA 底座；24VDC 信号屏蔽双绞线单点接地；信号电缆和大功率动力电缆分开敷设；机柜接地电阻≤4Ω；高湿盐雾环境确认机柜空调、除湿装置正常投用。
使用注意事项： 不可接入超过 30VDC 的电压信号；高腐蚀环境定期检查板卡涂层有无破损；带电插拔模块全程佩戴防静电手环；检修回路前确认联锁旁路，避免状态变化触发误动作。
