描述

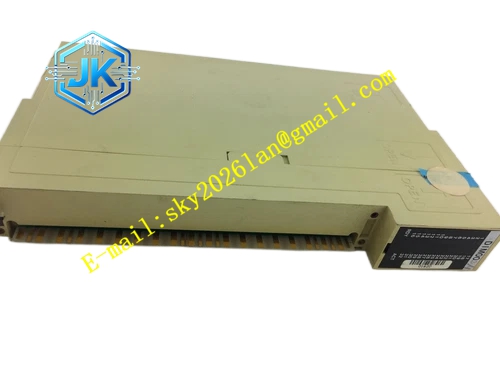

HONEYWELL J-DIM00
技术规格 背板总线供电；多路数字输入通道；支持 24VDC 有源输入与干接点信号；通道光电隔离；硬件输入消抖滤波；板载通道故障检测电路；适配霍尼韦尔燃气轮机控制系统以及 DCS 平台。
功能特点 采集现场限位开关、继电器接点、泵阀状态反馈信号；每一路通道独立光电隔离，消除地环路干扰；硬件滤波消除接点抖动造成的误触发；单通道故障隔离，故障不扩散至其余通道；硬件自诊断，通道异常状态面板指示灯显示，故障信息上传控制系统。
应用场景 燃气轮机机组控制系统机柜；石油化工 DCS 系统；泵、风机运行状态采集；阀门开到位、关到位限位信号接入；工艺联锁开关量信号采集。
性能参数 工作温度 0‑60℃；工作湿度 5%‑95%，无凝露；输入信号消抖时间硬件可配置；通道间电气隔离；满足工业 EMC 电磁兼容标准。
材质构成 FR‑4 多层工业印制电路板；镀金背板金手指连接器；光电隔离芯片；保护类贴片元器件；防静电塑料面板。
结构特征 机架插卡式结构；面板配备多路通道状态 LED 指示灯；后侧金手指对接机架背板总线；设置防呆定位卡槽，防止反向插装；面板印刷型号标识。
工作原理 现场开关接点信号接入模块外部回路，信号经过光电隔离器件实现现场侧与控制器侧电气隔离；硬件滤波电路滤除接点抖动与现场高频干扰；将开关通断状态转换为数字量，通过背板总线上传控制器；实时监测回路状态，识别回路异常，输出故障报警信号。
安装要求 拆装全程佩戴防静电手环；垂直平稳插入机架插槽，锁紧面板固定螺丝；机柜保护接地系统完整；接线电缆与动力电缆分开敷设；确认硬件版本匹配系统固件。
使用注意事项 严禁带电插拔模块；外部接线禁止接入高压信号；远离变频器、大功率电机动力线缆；通道故障优先排查现场接点与外部接线；定期巡检面板通道指示灯状态。
