描述

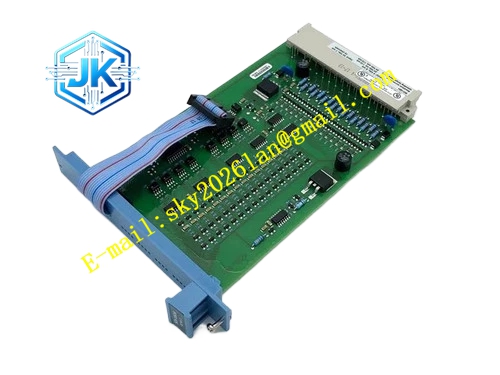

Honeywell FS-SDI-1624
技术规格
- 通道数量：16 路数字量输入通道
- 支持信号：24V DC 有源开关、干接点
- 输入阈值：ON 态最低 15V DC，OFF 态最高 5V DC
- 隔离等级：逐通道 500VAC
- 背板接口：FSC 机架总线
- 工作温度：0℃至 + 60℃
- 安装方式：FSC 机架槽位插装
功能特点 逐通道光耦隔离，阻断现场高压侵入安全背板。 软件可调去抖时间，适配机械开关触点弹跳。 逐通道断线诊断，开关接线断裂触发通道故障。 逐通道 LED 显示输入状态。 支持源型与漏型输入设备适配。
应用场景 SIS 系统急停按钮状态采集 阀门位置反馈信号接入 安全联锁开关状态监测 FSC 系统故障数字输入备件替换
性能参数
- 输入响应时间：匹配配置去抖时间
- 断线检测响应：≤180ms
- 通道串扰衰减：≥-60dB
- 平均无故障时间：95 万小时
材质构成 FR4 PCB 基板 通道隔离光耦阵列 RC 去抖滤波元件 TVS 保护二极管 镀金背板连接器 可拆卸端子块
结构特征 标准 FSC I/O 卡外形。 前面可拆卸端子块布置 16 通道布线点。 隔离屏障分隔现场侧与背板侧。 逐通道状态 LED。 防误插缺口。
工作原理 现场开关触点接至输入端子，光耦隔离转换为逻辑电平。去抖滤波器去除机械触点弹跳造成的瞬态变化。采样通道状态打包为总线帧传输至 FSC 控制器。断线检测监测回路电流，开关接线断裂触发通道故障标志。
安装要求 将卡插入 FSC 机架数字输入槽位。 现场开关接至标注端子。 在工程师站配置每通道去抖时间。 上电验证通道动作正常。
使用注意事项 禁止 AC 高压接至输入端子，损坏光耦隔离器。 急停按钮回路必须使用常闭触点，断线时自动触发安全动作。 长布线使用屏蔽电缆减少 EMI 误触发。 可拆卸端子块必须完全锁紧。
