描述

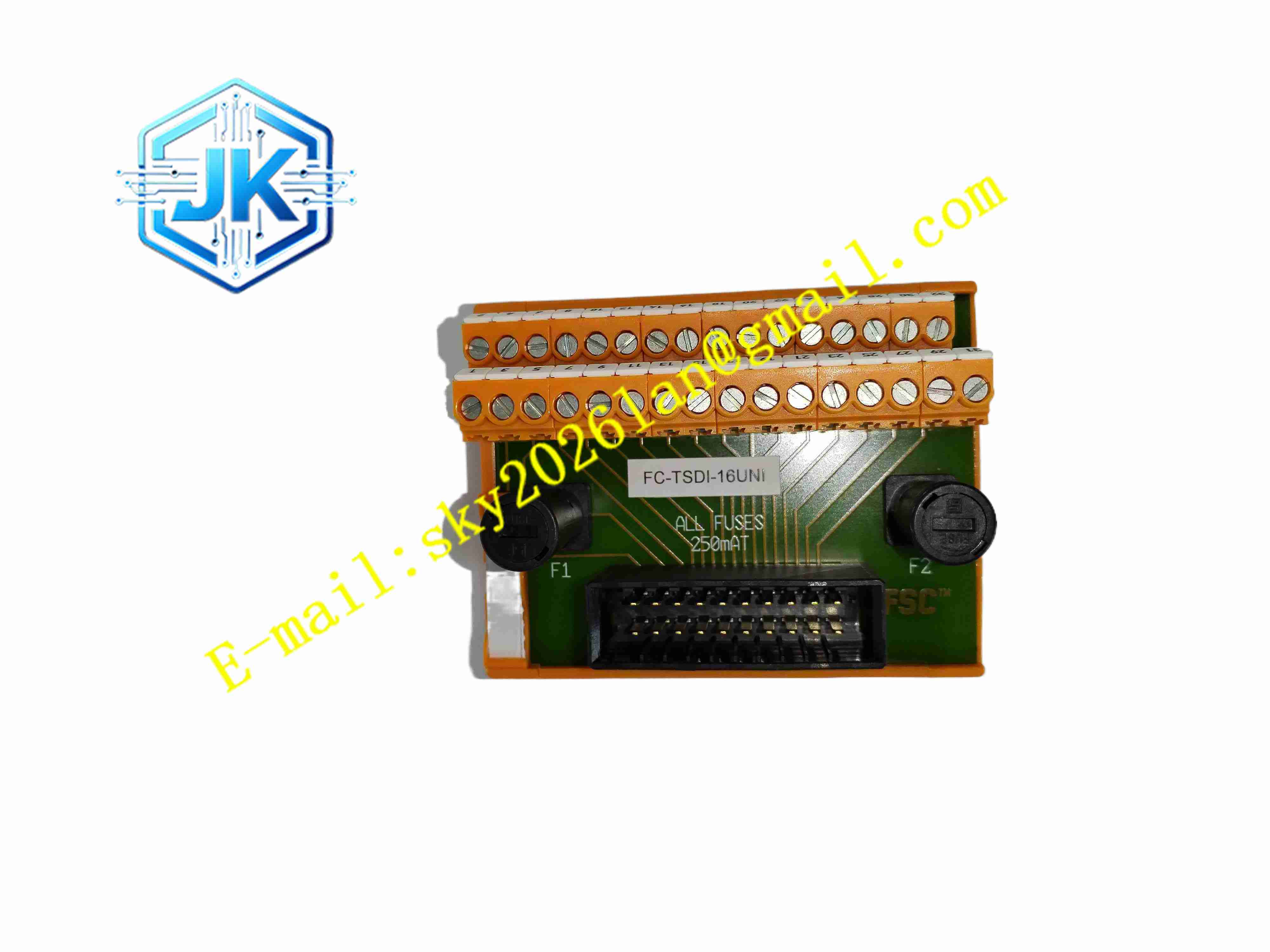

Honeywell FC-TSDI-16UNI
技术规格
- 通道数量：16 路通用数字输入端子通道
- 信号类型：无源干接点、24V DC 有源输入兼容
- 供电电压：24V DC
- 安全等级：SIL3
- 诊断：断线、短路回路检测
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20，机架安装
- 安装形式：机架插拔式端子模块
- 重量：0.7kg
功能特点
- 16 路通用 DI 端子通道，兼容多种现场开关触点类型。
- 集成信号调理、浪涌抑制电路，保护后端安全主板。
- 每通道断线短路故障诊断，故障信号上传安全控制器。
- 通道电气隔离，抑制现场电磁干扰。
- 可拆卸弹簧接线端子，方便现场布线。
- 前面板 LED 指示灯，显示通道状态与故障。
- 电路板三防涂覆，耐受盐雾、粉尘环境。
- 支持热插拔维护。
- 硬件自检电路，持续校验端子回路。
- 机械防呆，防止错配至其他类型插槽。
应用场景
- 化工火气系统火焰、可燃气体开关信号端子接入
- ESD 紧急停车系统急停、限位开关信号预处理
- 电厂锅炉辅机安全开关信号采集端子单元
- 海上平台安全仪表现场接线端子模块
材质构成
- 外壳：阻燃聚碳酸酯塑料机架壳体
- PCB 板：FR4 电路板，三防涂层
- 保护器件：TVS、限流电阻
- 端子：弹簧式镀锡铜合金可拆卸端子
- 背板连接器：镀金引脚
结构特征
- 机架插拔式 FTA 端子模块，前面板 LED 指示灯，上下布置可拆卸接线端子。
- 内部浪涌保护电路，隔离现场高压浪涌，保护后端主板。
- 被动散热，无风扇。
- 机械防呆卡扣，避免插槽错插。
工作原理 现场开关信号接入模块端子，经过浪涌抑制、信号调理与隔离电路，转换为标准数字信号传输至安全 DI 主板。模块持续监测回路阻抗，识别断线短路故障，故障信息随采集信号一起上传安全控制器。
安装要求
- 插入 Safety Manager 机架指定插槽，锁紧卡扣。
- 现场信号线缆使用屏蔽双绞线，屏蔽层单端接地。
- 信号线远离大功率动力电缆。
- 机架接入 24V DC 电源，机柜可靠保护接地。
- 接线完成，模拟开关动作与线路故障，校验诊断功能。
使用注意事项
- 不可接入超出额定电压的信号。
- 接线修改前断开模块供电。
- 备件操作佩戴防静电手环。
- 端子腐蚀、通道故障时更换模块。
