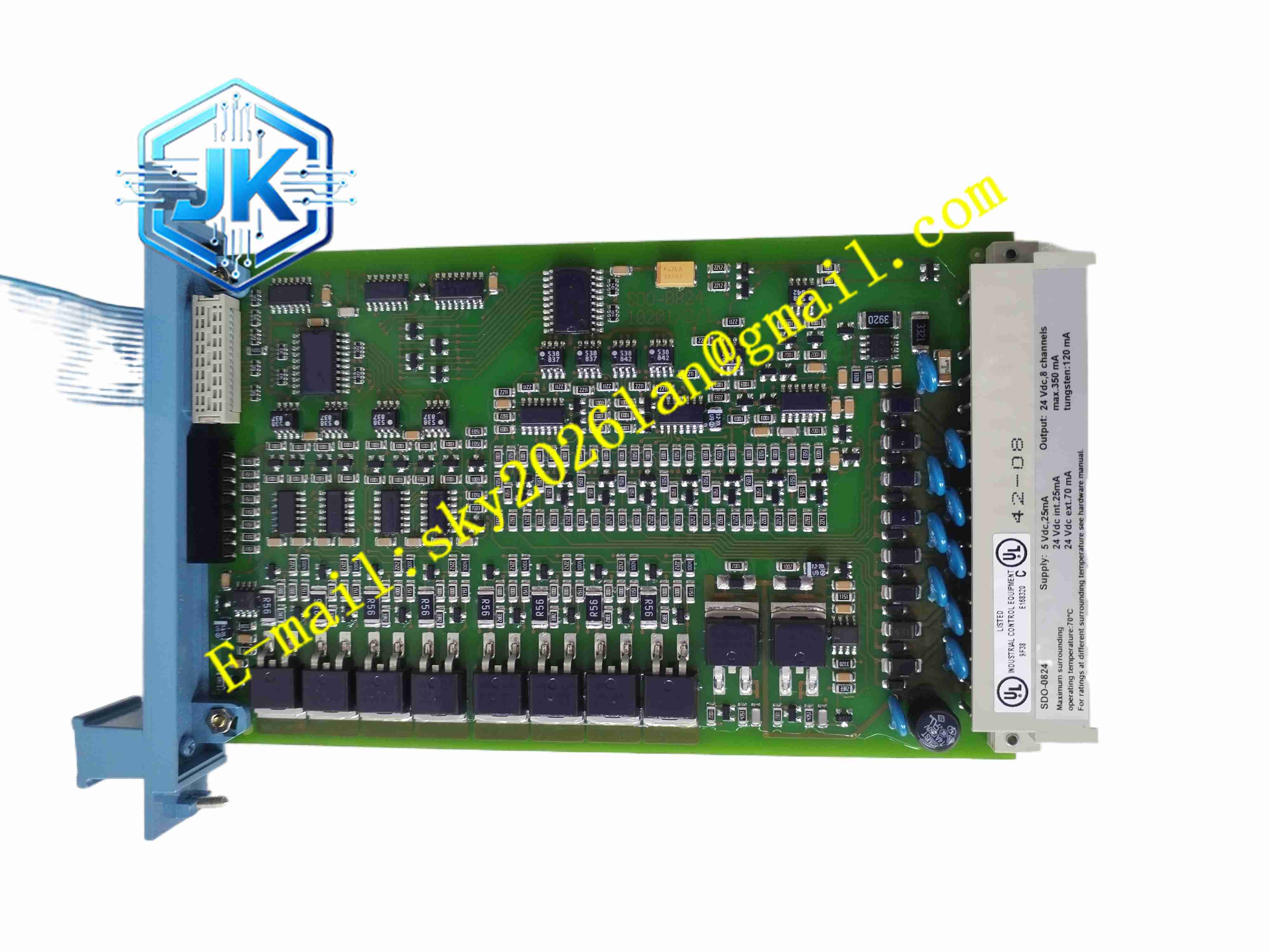

HONEYWELL FC-SDO-0824
技术规格
- 输出通道：8 路独立安全数字输出通道
- 额定输出：DC24V，单通道最大 550mA，单通道最大功率 13W
- 负载类型：电阻负载、电感负载、灯负载、电磁阀负载
- 隔离耐压：通道之间、通道对背板总线 2500VAC 电气隔离
- 安全等级：SIL3 IEC61508，TÜV 安全认证
- 供电：机架背板 DC24V 供电
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装形式：欧规机架插卡式安装
功能特点
- 8 路独立安全输出通道，每通道硬件独立关断回路，不依赖软件执行安全切断
- 回路电流在线监测，实时检测负载断线、短路、泄漏电流异常，故障立即上报系统
- 电感负载内置续流抑制二极管，吸收反向感应电动势，保护板卡功率器件
- 通道之间完全隔离，单通道短路故障不会影响其余通道输出功能
- 前面板 LED 指示灯，独立显示每通道运行状态与故障状态，快速定位故障通道
- 背板总线隔离，阻断地环路干扰，提升化工、电站强电磁环境下稳定性
- 支持 Safety Manager 软件组态，可单独设置每通道故障响应模式
- 硬件自诊断覆盖功率回路、诊断电路、背板通讯链路，高故障诊断覆盖率
- 系统故障、板卡故障时，所有输出强制失电，进入安全失活状态
应用场景
- 石化、炼油装置 SIS 紧急停车电磁阀驱动回路
- 电厂锅炉 FSSS 炉膛安全监控系统安全输出
- 油气平台、长输管线安全截断阀控制回路
- 煤化工、合成氨装置安全联锁执行回路
- 制药防爆车间紧急停机系统输出回路
材质构成
- 前面板：蓝色阻燃工程塑料，通道 LED 窗口，板卡锁紧把手
- PCB 主板：FR4 多层工业玻纤电路板，全板三防涂覆
- 功率器件：安全型 MOS 功率开关、电流采样芯片、光电隔离器件
- 无源元件：精密采样电阻、薄膜电容、内置续流二极管、浪涌吸收器件
- 背板连接器：镀金欧式金手指连接器
- 接线端子：螺丝紧固镀铜端子，阻燃绝缘基座
结构特征
- 欧卡插卡结构，直接插入 Safety Manager 机架背板插槽
- 板卡正面 8 个通道状态指示灯，电源与总故障指示灯
- 板卡内部电路分区，背板总线信号区、诊断采样区、功率输出区物理分隔
- 每通道独立功率回路，八路输出电路互不共用功率驱动元件
- 板卡两侧加固金属条，提升抗振动能力，适配厂房持续振动工况
- 板卡锁紧把手，插拔板卡时保护金手指连接器，避免插拔损伤
工作原理 机架背板 DC24V 为板卡供电，安全 CPU 通过背板总线下发输出指令，板卡内部安全逻辑单元控制每一路功率开关导通，为现场电磁阀供电。每通道持续采集回路电流，对比正常电流阈值，判断负载断线、短路、漏电故障。一旦系统触发紧急停机或者板卡硬件故障，硬件回路直接切断输出，电磁阀失电，工艺设备进入安全状态。故障信息通过背板总线上传至安全 CPU，在操作站显示故障通道编号。
安装要求
- 断电、防静电环境下插入机架插槽，锁紧面板固定把手
- 现场输出线缆采用屏蔽双绞线，屏蔽层控制柜侧单点接地
- 动力线缆与信号电缆分开敷设，远离变频器、大功率接触器
- SIS 机架可靠保护接地，接地电阻满足项目安全规范
- 机柜内部通风，温度维持在 – 20℃～+60℃，柜内无凝露
- 上电前，在 Safety Manager 软件完成通道组态，设置故障响应逻辑
- 安装完成后，逐通道做负载回路测试，验证安全切断动作
使用注意事项
- 系统在线运行状态禁止带电插拔板卡，仅停机维护时更换模块
- 不可超过单通道 550mA 额定输出电流，过载触发硬件保护并记录故障
- 现场电磁阀线圈为电感负载，板卡内置续流二极管，不额外增加外部二极管
- 拆装板卡佩戴防静电手环，静电损坏板卡内部诊断芯片
- 更换板卡后，执行完整的通道回路测试，验证联锁切断功能
- 备件存放于防静电防潮密封包装
