描述

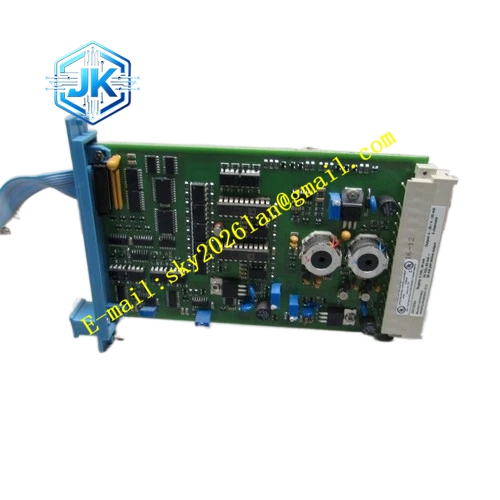

Honeywell FC-SAO-0220M
技术规格
- 通道数量：2 路模拟量输出通道
- 信号类型：4-20mA DC
- 分辨率：12 位 DAC
- 隔离等级：逐通道 500VAC
- 最大回路负载：500Ω
- 背板接口：FSC 机架控制总线
- 工作温度：0℃至 + 60℃
- 安装方式：FSC 机架槽位插装
功能特点 双通道冗余输出，单通道故障不影响回路控制。 逐通道输出回读，对比命令与实际电流值，偏差触发通道故障。 故障安全输出配置，系统故障时阀门自动回到安全位。 逐通道短路保护，现场接线故障时限流。 板载 LED 指示通道输出与故障状态。
应用场景 SIS 系统安全调节阀驱动回路 紧急切断阀控制信号输出 危险工艺安全调制回路 FSC 系统故障模拟输出备件替换
性能参数
- 输出精度：±0.2% 满量程
- 更新率：每通道 10ms
- 短路保护阈值：25mA 限流
- 平均无故障时间：80 万小时
材质构成 FR4 阻燃 PCB 基板 12 位 DAC 芯片 输出运算放大器 通道隔离光耦 TVS 保护二极管 镀金背板连接器
结构特征 标准 FSC I/O 卡外形。 前面可拆卸端子块布置 2 通道布线点。 隔离屏障分隔现场侧与背板侧。 逐通道状态 LED。 防误插缺口防止错槽插入。
工作原理 安全控制器经机架总线发送输出设定值，每通道值路由至 12 位 DAC 转换为模拟电流信号驱动现场阀门。输出回读电路采样实际回路电流，与命令值对比，偏差超范围触发通道故障。系统故障时输出自动降至预设故障安全值，使阀门回到安全位。
安装要求 将卡插入 FSC 机架对应模拟输出槽位。 现场阀门执行器接至标注输出端子。 在 FSC 工程师站配置故障安全输出值。 上电后验证输出电流缩放正确。
使用注意事项 回路负载不得超过 500Ω，阻抗过大造成输出压降。 感性负载需在线圈端并联续流二极管。 禁止 AC 高压接至输出端子，损坏 DAC 电路。 故障安全值必须在调试时确认，保证事故时阀门动作方向正确。
